- 商品說明
商品說明

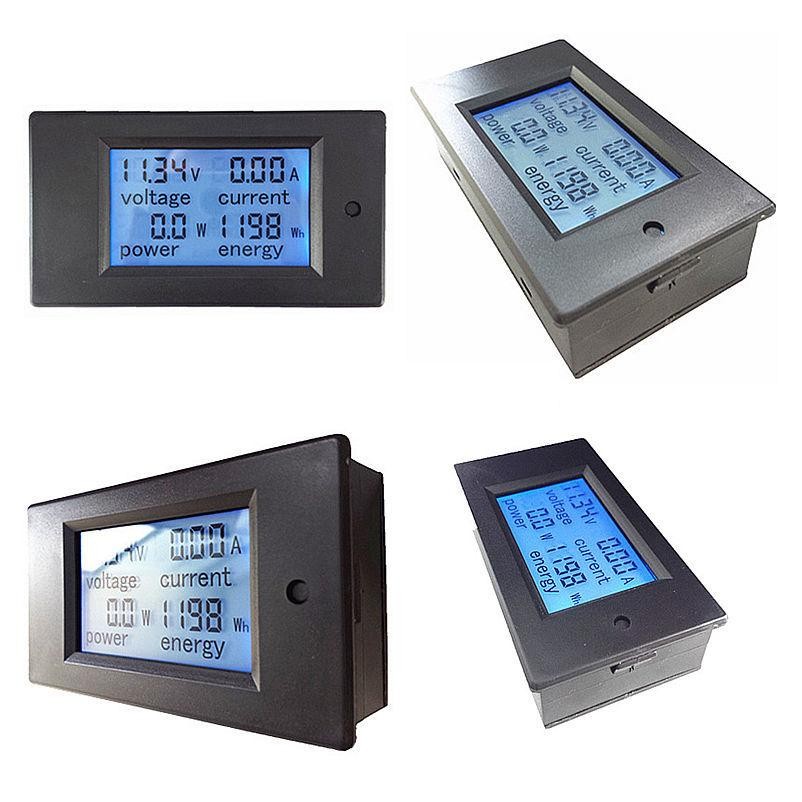

直流多功能電量表 電流表 產品介紹
直流多功能電流表 是包含電壓+電流+功率+電量四種功能全屏液晶顯示於一體的多功能直流液晶帶背光顯示的直流測試儀表頭,電壓範圍6.5-100V電流最大 20A 。測試電壓直接供電,無需外接電源,測量精準,超大屏幕LCD液晶全屏顯示清晰。
產品功能
- 電參數測量功能(電壓、電流、功率、電量)。
- 電壓報警功能(超過電壓報警門限,背光和電壓閃爍提示)。
- 電量按鍵清零功能。
- 掉電數據保存功能。
- 大屏幕LCD液晶屏全顯功能(同時顯示電壓、電流、功率、電量)。
- 背光功能。
顯示及按鍵

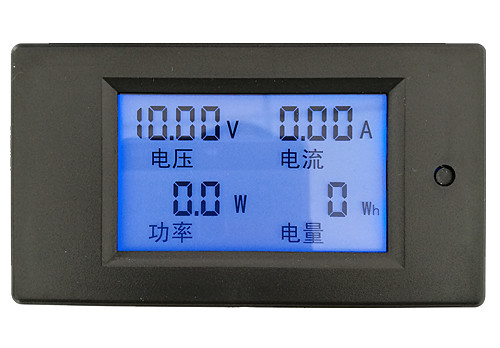

顯示界面
顯示由大屏幕LCD液晶屏同時顯示電壓、電流、功率、電量參數。
顯示格式
1.功率:測試量程0~2kW
1kW以內顯示格式0.0~999.9W;
1kW以上顯示格式1000~2000W。
2.電量:測試量程0~9999kWh
10kWh以內顯示格式0~9999Wh;
10kWh以上顯示格式10~9999kWh;
3.電壓:測試量程6.5~100V
顯示格式6.50~99.99V
4.電流:測試量程0~20A
顯示格式0.00~20.00。
按鍵
1.背光控制
可通過短按按鍵來打開或關閉背光,背光狀態掉電自動保存。
2.電量清零
步驟1:長按按鍵直到功率顯示區域顯示“CLr”字符,然後鬆開按鍵;
步驟2:此時電量閃爍提示當前處於電量清零狀態,若再次短按按鍵,則電量數據清零並退出清零閃爍狀態;
步驟3:若5秒內無按鍵操作,則表示電量數據不清零並退出清零狀態。
3.電壓報警值設置
步驟1:長按按鍵直到功率顯示區域顯示“SET”字符,然後鬆開按鍵;
步驟2:進入該狀態後,電壓區域顯示當前的高壓報警值,電流區域顯示當前的低壓報警值,並且最低位開始閃爍,此時可通過短按按鍵對該位進行+1,當沒有按鍵操作超過3秒時,自動切換調整的位,從高壓報警值一直到低壓報警值,共6位,電壓報警門限值設置的範圍為6.5~99.9V;
步驟3:設置完成後長按按鍵直到屏幕顯示“PASS”字符表示設置成功並自動退出設置狀態。
注意事項
1.本模塊適用於戶內,不能戶外使用。
2.所加負載不能超過額定電壓、電流。
3.接線順序不能搞錯。
D.規格參數
1.工作電壓:6.5~100VDC
2.測試電壓:6.5~100VDC
3.額定功率:20A/2000W
4.計量精度:1.0級

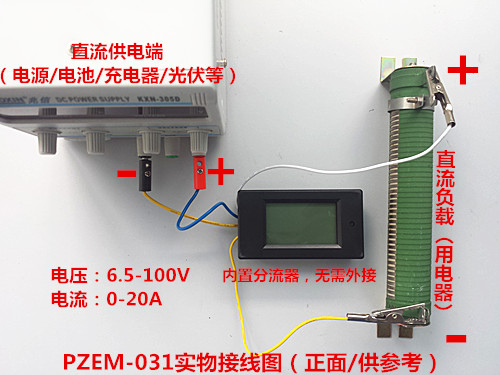

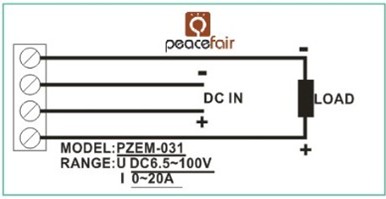

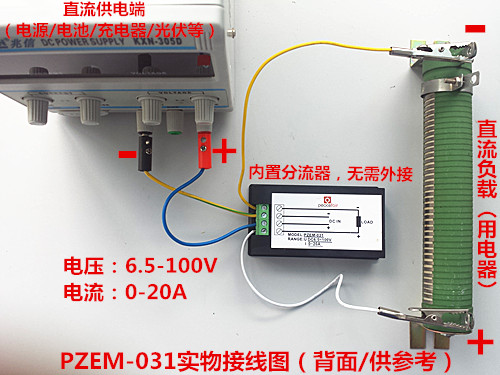

接線示意圖
Digital DC 6.5-100V 20A 4IN1 voltage current power energy Voltmeter Ammeter Watt Panel Meter
