太陽能電池板 MPPT 控制器 5A DCDC 數顯 降壓模組 恒壓恒流充電

-8%

太陽能電池板 MPPT 控制器 5A DCDC 數顯 降壓模組 恒壓恒流充電

NT$476 NT$438 未稅

尚有庫存

  • 商品說明
  • 評論 (0)

商品說明

全新力做,5A降壓恒壓恒流模組,MPPT功能用太陽能電池板給電池充電可提升充電電流一倍以上,有效縮短充電時間,減小太陽能電池板體積。可為蓄電池、鋰電池等充電,帶轉燈控制,方便觀察充電狀態。可配多功能電壓表,輸入電壓、輸出電壓、輸出電流、輸出功率都可以直觀顯示,完全可脫離萬用表使用。可做為大功率LED驅動模組。



   模組參數:

    模組名稱:5A降壓恒壓恒流MPPT

    模組性質:非隔離降壓模組(BUCK

    輸入電壓:  6-36V

    輸出電壓:1.25-32V連續可調,(默認輸出5V)

                        1.25-32V固定發貨為可調輸出

    MPPT電壓設定範圍:6-36V

    輸出恒流範圍:0.05-5A 長時間工作電流建議3A

                                       (輸出恒流為3A

    輸出轉燈範圍:0.01-5A(轉燈電流為0.3A)電流範圍因零件參數差異會有一點誤差。

    工作溫度:40~+85

    工作頻率:180KHz

    轉換效率:最高95%(效率與輸入、輸出電壓、電流、壓差有關)

    短路保護:有(限制電流為設定的恒流值)

    超溫保護:有(超溫後自動關斷輸出)

    輸入反接保護:無,(如需要請在輸入串入二極體)

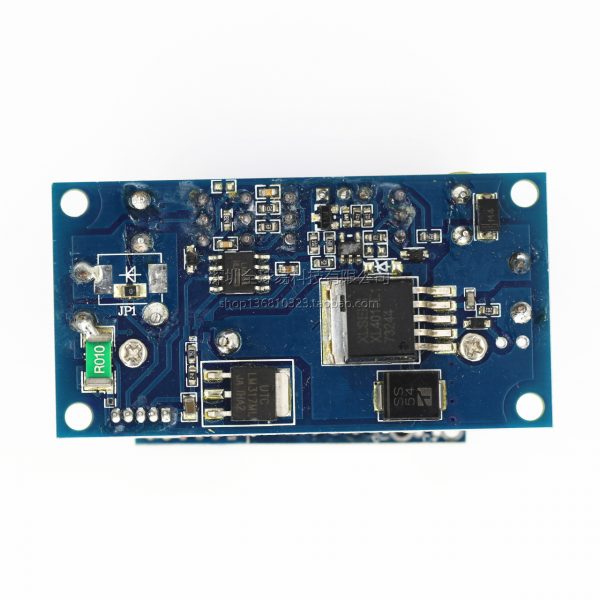

    輸出防反灌保護:無,輸出接電池時一定要加防反二極體,否則會燒壞模組!切記!(有預留防反灌二極體位置,需要可以自己加上。方法見下面說明)也可選擇本店的理想二極體,損耗更小,對太陽能板的利用率更高。

   充電指示:充電時亮紅燈,充滿時亮綠燈。轉燈檢測方式為電流。在使用太陽能板供電時,太陽小時充電電流也很小,低於轉燈電流,同樣會亮綠燈,但此時並未充滿,請注意區分。用帶電錶頭的會更直接的看到充電電流。

    安裝方式:43mm鏍絲

    接線方式:接線端子(配外殼時為焊線輸出)IN為輸入,OUT為輸出

    模組尺寸:60mm31mm22mm(不含表頭)

    注意:模組的電流檢測為低端檢測,請不要把輸入的負極和輸出的負極直接用導線短接!

應用範圍:

1DIY一個穩壓電源,帶恒流功能,不怕使用過程中會短路,可以保護負載。

2、為您的電子設備供電。

3、為各種電池充電,跟據不同電壓和容量的電池設定充電電壓和充電電流,帶充電指示功能,方便觀察充電狀態。

4,用太陽能電池板供電為各種電池充電,帶MPPT功能,能提升充電電流一倍以上。帶恒流功能,可防止電池過充,有效保護電池。

5,驅動大功率LED,可自由串並聯組合,

6、做為車載供電電源,為你的手機或各種數位產品供電。

操作說明:

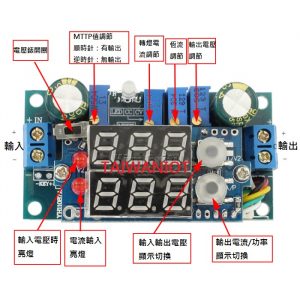

設定電壓、電流及轉燈的方法:(請看上圖說明)

如模組無輸出電壓,請先把MPPT設定電位器順時針調至有電壓輸出。

1、設定輸出電壓:跟據您要充電的電池的浮充電壓值,或串、並聯後LED的電壓值、調節恒壓電位器(CV),把輸出電壓設定到所需電壓。(不接負載的情況下)

2、設定轉燈電流指示:設定好輸出電壓後,把CC電位器逆時針調20圈左右,用萬用表20A電流檔短路輸出,調節CC電位器到你需要轉燈的電流,再調節轉燈電電位器,調到剛好亮綠燈為止。

3、設定恒定電流值:調好轉燈電流後,萬用表20A電流檔仍然短路輸出,(帶電壓、電流錶的直接導線短路輸出便可)調CC電位器到你需要設定的電流值。(用短路的方法設定輸出電流時,實際充電電流會比短路設定電流要小,應為電池都有剩餘電壓,如果要設定準確的充電電流,請用放完電的電池接到輸出後再設定輸出電流。)

注意:恒流設定時電壓要高於1.25V,否則恒流功能將失效。

4、設定MPPT電壓值:

    A、用可調穩壓電源設定的方法:把可調穩壓電源調至要設定的電壓值(比如18V),輸出不接負載,在模組有輸出電壓的情況下,逆時針調MPPT設定電位器至輸出電壓正好降低的臨界點便可。

    B、用太陽能電池板直接設定的方法:輸入直接接太陽能電池板,跟據負載設定好輸出電壓,遮檔照在太陽能板上的部分光線,輸出接負載。萬用表測量太陽能板輸出電壓(帶電壓表的切到輸入電壓顯示),調MPPT電位器至太陽能板電壓到最大功率點電壓為止。(太陽能板實際最大功率點電壓會比標稱電壓低一些,比如18V的太陽能板,最大功率點會在17.5V左右,

          也可以用測量輸出電流的方式調MPPT值,把萬用表電流檔串入輸出與負載之間(帶表頭的可切換至電流顯示),來回檔MPPT電位器至輸出電流到最大值。

     注意:在用太陽能電池板直接調MPPT值時,太陽能板發出的功率大於負載功率時,請先庶擋照在太板上的部分光線,以降低太陽能板的功率,這樣才能調准MPPT值。

設定電壓、電流及轉燈的方法:(請看上圖說明)

如模組無輸出電壓,請先把MPPT設定電位器順時針調至有電壓輸出。

1、設定輸出電壓:跟據您要充電的電池的浮充電壓值,或串、並聯後LED的電壓值、調節恒壓電位器(CV),把輸出電壓設定到所需電壓。(不接負載的情況下)

2、設定轉燈電流指示:設定好輸出電壓後,把CC電位器逆時針調20圈左右,用萬用表20A電流檔短路輸出,調節CC電位器到你需要轉燈的電流,再調節轉燈電電位器,調到剛好亮綠燈為止。

3、設定恒定電流值:調好轉燈電流後,萬用表20A電流檔仍然短路輸出,(帶電壓、電流錶的直接導線短路輸出便可)調CC電位器到你需要設定的電流值。(用短路的方法設定輸出電流時,實際充電電流會比短路設定電流要小,應為電池都有剩餘電壓,如果要設定準確的充電電流,請用放完電的電池接到輸出後再設定輸出電流。)

注意:恒流設定時電壓要高於1.25V,否則恒流功能將失效。

4、設定MPPT電壓值:

    A、用可調穩壓電源設定的方法:把可調穩壓電源調至要設定的電壓值(比如18V),輸出不接負載,在模組有輸出電壓的情況下,逆時針調MPPT設定電位器至輸出電壓正好降低的臨界點便可。

    B、用太陽能電池板直接設定的方法:輸入直接接太陽能電池板,跟據負載設定好輸出電壓,遮檔照在太陽能板上的部分光線,輸出接負載。萬用表測量太陽能板輸出電壓(帶電壓表的切到輸入電壓顯示),調MPPT電位器至太陽能板電壓到最大功率點電壓為止。(太陽能板實際最大功率點電壓會比標稱電壓低一些,比如18V的太陽能板,最大功率點會在17.5V左右,

          也可以用測量輸出電流的方式調MPPT值,把萬用表電流檔串入輸出與負載之間(帶表頭的可切換至電流顯示),來回檔MPPT電位器至輸出電流到最大值。

     注意:在用太陽能電池板直接調MPPT值時,太陽能板發出的功率大於負載功率時,請先遮擋照在太陽能板上的部分光線,以降低太陽能板的功率,這樣才能調准MPPT值。
