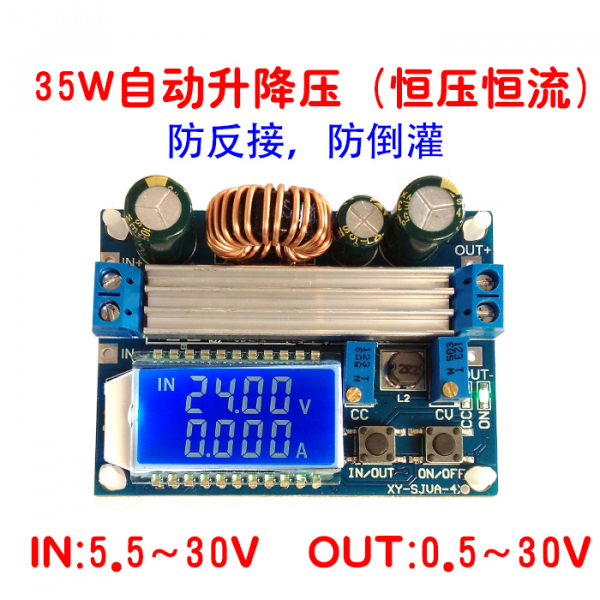

ZK-SJVA-4X 升降壓電源模組 恒壓恒流液晶 LCD數位顯示 電壓表電流錶 可調降壓升壓0-30v
NT$457 NT$200 未稅
- 液晶可顯示輸入輸出電壓,輸出電流輸出功率
- 輸入端防反接保護,反接不會燒毀
- 可升壓,可降壓,輸出電壓0.5-30V任意調節,限制電流0-4A任意調節
- 輸出端防倒灌,給電池充電時不用另外加防倒灌二極體
- 按鍵控制輸出端ON/OFF狀態,並且可以設置上電默認為ON或OFF
- 採用升降壓晶片作為主要控制器,外置60V 75A MOS管作為開關管,雙60V 5A SS56肖特基做整流,耐壓夠,功率足,優於市面上的XL6009/LM2577不成熟方案(很多件耐壓耐流性能達不到)
- 輸出紋波小,有LC濾波
已售完
- 商品說明
商品說明
升降壓電源模組 恒壓恒流液晶LCD數位顯示 產品介紹
- 液晶可顯示輸入輸出電壓,輸出電流輸出功率
- 輸入端防反接保護,反接不會燒毀
- 可升壓,可降壓,輸出電壓0.5-30V任意調節,限制電流0-4A任意調節
- 輸出端防倒灌,給電池充電時不用另外加防倒灌二極體
- 按鍵控制輸出端ON/OFF狀態,並且可以設置上電默認為ON或OFF
- 採用升降壓晶片作為主要控制器,外置60V 75A MOS管作為開關管,雙60V 5A SS56肖特基做整流,耐壓夠,功率足,優於市面上的XL6009/LM2577不成熟方案(很多件耐壓耐流性能達不到)
- 輸出紋波小,有LC濾波
恒壓恒流液晶LCD數位顯示 升降壓電源模組
產品參數
- 輸入電壓:5.5-30V(輸入電壓5V時,也可以實現升降壓,但是電壓電流測量不準確;低於4.7V時,欠壓保護)
- 輸出電壓:0.5-30V
- 輸出電流:能長期穩定工作在3A ,加強散熱下可達到4A
- 輸出功率:自然散熱35W,加強散熱50W
- 電壓顯示解析度:0.05V
- 電流顯示解析度:0.005A
- 轉換效率:88%左右
- 輸入反接保護:有
- 輸出端防倒灌:有
- 短路保護:有
- 工作頻率:180KHZ

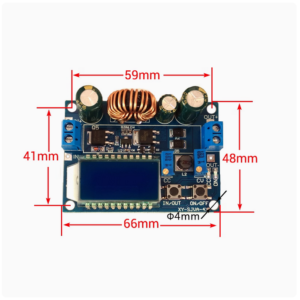

- 尺寸:長*寬*高 66*48*21mm
- 安裝孔:直徑4mm
- 重量:46g
功能說明

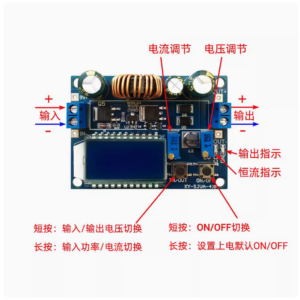

- 模組有IN/OUT,ON/OFF兩個按鍵:IN/OUT按鍵切換輸入電壓與輸出電壓顯示,長按可以切換輸出電流輸出功率顯示;ON/OFF按鍵控制輸出ON或OFF,長按可以設置下次上電默認輸出狀態是ON或者OFF。
- CC為電流設置電位器,順時針旋轉,可增大設定電流,當負載電流達到設定電流時,進入恒流狀態,CC恒流指示燈(紅色)亮起;右邊CV為電壓設置電位器,順時針旋轉,可增大輸出電壓。ON指示燈是輸出狀態指示燈,當輸出端有電壓時亮,否則滅。
使用方法
- 作為具有過流保護能力的普通升降壓模組使用
(1)調節CV恒壓電位器,使輸出電壓達到您想要的電壓值。(2)用萬用表10A電流檔測量輸出短路電流(直接把兩隻表筆接到輸出端即可),同時調節CC恒流電位器使輸出電流達到預定的過流保護值。(比如萬用表顯示的電流值是2A,那麼您使用模組時最大電流只能到2A,電流到2A時紅色恒壓恒流指示燈亮,否則該指示燈滅)
注意:在此狀態下使用時,由於輸出端有電流採樣電阻,接上負載後會有0~0.2V的壓降,同時大電流的時候,輸入導線和輸出導線會有一定的線上壓降,此為正常現象! - 作為電池充電器使用
不帶恒流功能的模組是不能用來給電池充電的,由於耗完電的電池與充電器的壓差很大,導致充電電流過大,造成電池損壞,所以開始的時候要對電池使用恒流充電,當充電到一定程度的時候自動切換回恒壓充電。
(1)確定您需要充電電池的浮充電壓和充電電流;(假如鋰電池參數為3.7V/2200mAh,那麼浮充電壓為4.2V,最大充電電流1C,即2200mA)
(2)空載條件下,萬用表測量輸出電壓,調節恒壓電位器使輸出電壓達到浮充電壓;(假如給3.7V鋰電池充電,把輸出電壓調為4.2V即可)
(3)用萬用表10A電流檔測量輸出短路電流(直接把兩隻表筆接到輸出端即可),同時調節恒流電位器使輸出電流達到預定的充電電流值;
(4)接上電池,充電。(步驟1、2、3為:輸入端接電源,輸出端空載不接電池)
- 作為大功率LED恒流驅動模組使用
(1)確定您需要驅動LED的工作電流和最高工作電壓
(2)空載條件下,萬用表測量輸出電壓,調節恒壓電位器使輸出電壓達到LED最高工作電壓
(3)用萬用表10A電流檔測量輸出短路電流,同時調節恒流電位器使輸出電流達到預定的LED工作電流
(4)接上LED,試機。
(步驟1、2、3為:輸入接電源,輸出空載不接LED燈。)
注意:本模組在超過3A、35W使用時,請加強散熱!!!
注意事項
- 模組輸入IN-禁止與輸出OUT-短接,否則恒流功能失效。
- 請確保供電電源的功率時刻大於輸出負載所需功率!
- 模組若想滿載輸出,輸入電壓要8V以上,當輸入電壓為5V時,輸出功率約為15W,電壓電流錶失效。模組電流值最大4A,前提受限於最大輸出功率,比如輸出17V,電流應不大於2A。
- 模組帶輸出短路保護,短路保護後模組自動關閉輸出,給模組重新上電即可恢復,如果您的供電電源無輸出限流保護,建議在模組輸入前端串接保險絲,提高安全係數。
- 模組有輸入欠壓保護功能,默認是4.7V左右,低於這個值後,會自動斷開輸出,給模組重新上電即可恢復(注意是模組埠處的電壓,當輸入電流比較大時,不要忽略輸入導線上的分壓)。
