副廠 USRP B210兼容板 70M-6G SDR 功能勝bladerf,limesdr
NT$22,000 未稅

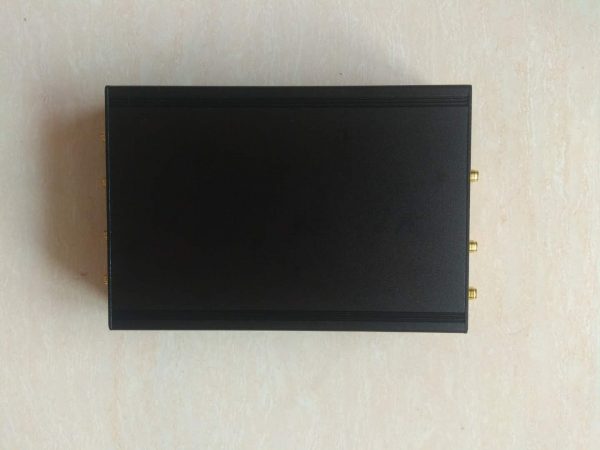

B210相容板鋁殼裝最新版本,使用了和原版一樣的大方口USB介面,更容易插拔不易損壞;將GPIO移到板子邊沿可以露出外殼,GPIO一般也沒有什麼用,現在用得比較多的是TDD應用時產生收發切換的電平信號。採用ETTUS USRP B210原理圖設計,尺寸介面性能都和ETTUS USRP B210保持一致。
隨貨附贈 USB3.0傳輸線+GPIO線材
此產品無現貨需預購,訂貨交期約兩週,有需求請來信洽詢
已售完
- 商品說明
商品說明
副廠 USRP B210兼容板 70M-6G SDR 功能勝bladerf,limesdr 產品介紹
B210相容板鋁殼裝最新版本,使用了和原版一樣的大方口USB介面,更容易插拔不易損壞;將GPIO移到板子邊沿可以露出外殼,GPIO一般也沒有什麼用,現在用得比較多的是TDD應用時產生收發切換的電平信號。採用ETTUS USRP B210原理圖設計,尺寸介面性能都和ETTUS USRP B210保持一致。usrp b210在射頻性能和驅動穩定性方面都不是LIMESDR和BLADERF可比的,有些客戶已經購買了bladerf和limesdr後來還是來買usrp b210,尤其進行LTE測試的應用,B210穩定很多。
規格:
- 尺寸: 150mm*98mm
- 支援頻率:70Mhz-6Ghz;

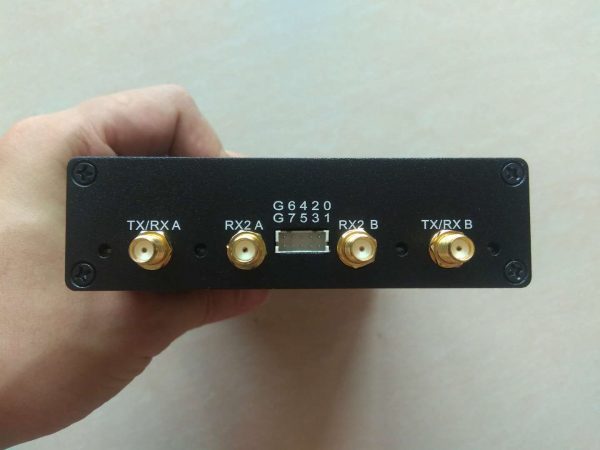

- TX口:兩個
- RX口:兩個

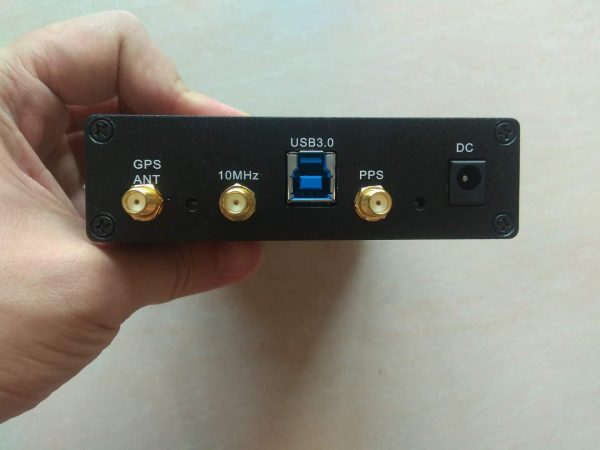

- USB3.0介面
- DC介面(電壓6V), 如果不使用GPSDO並且只使用單通道收發不需要使用外部電源,如果要使用GPSDO或者使用雙通道收發需要接外部電源。

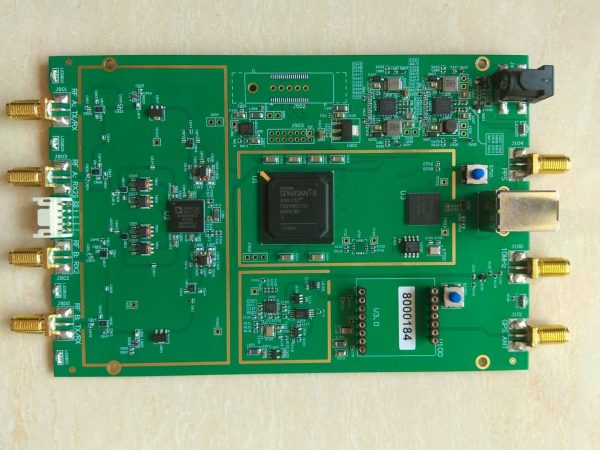

- Spartan 6 XC6SLX150 FPGA
- AD9361雙通道射頻收發晶片,最大支援61.44Mhz/s採樣率
- 板上自帶時鐘精度2PPM, 支援GPSDO或者外部參考時鐘, 最高可以達到1PPB(0.001PPM)的精度。
支援:
支持UHD, GNURADIO, OPENBTS, OPENBTS-UMTS, SRSLTE, openairinterface, gps-sdr-sim , matlab, labview , gqrx, gr-iridium, HDSDR等; 利用B210的雙通道收發可以支援openbts雙bts, 一張板支援雙bts. 本店提供上訴大部分軟體的安裝文檔或者安裝好軟體的ubuntu ISO。
頻率指標:
使用如下測試命令測試各個頻率的輸出功率:
測試命令: sudo ./tx_waveforms –rate 0.5e6 –freq 470e6 –gain 90 –ampl 0.9 –wave-type SINE –wave-freq 0.1e6
測試結果:
頻率 | 470M | 900M | 1800M | 2400M | 3200M | 4000M | 5000M | 5600M |
功率 | 19dbm | 19dbm | 16dbm | 13dbm | 14dbm | 12dbm | 14dbm | 8dbm |
這些指標都與原版差不多, 有些比原版的好
