Sparkfun美國製 Distance Sensor Breakout 雷射測距感測器模組 測距4米 VL53L1X (Qwiic)

商品說明

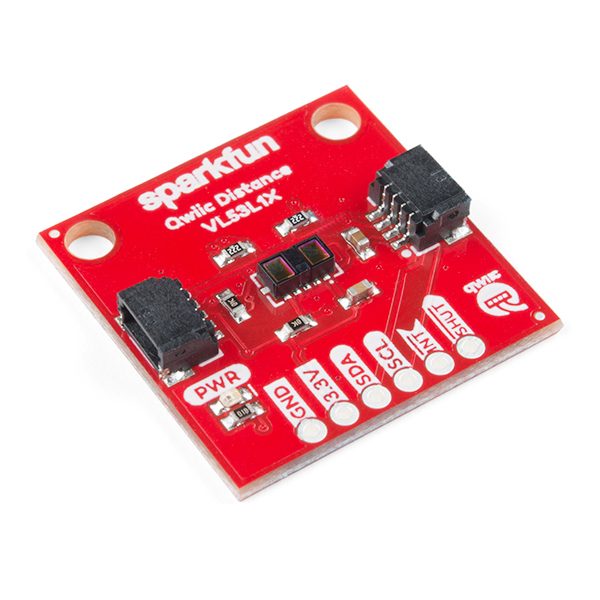

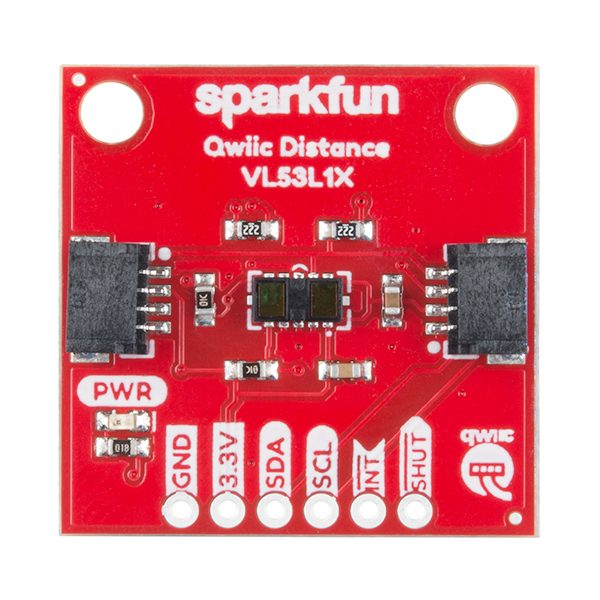

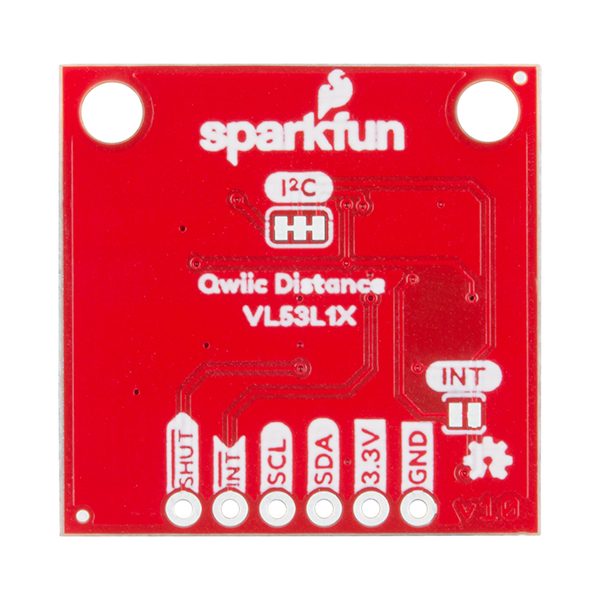

Distance Sensor Breakout 雷射測距感測器模組-測距4米 , VL53L1X (Qwiic)

此SparkFunDistance Sensor Breakout利用 VL53L1X 下一代ToF（飛行時間）感測器模組為您提供了在長距離範圍內對其尺寸進行高精度測量的功能。

STMicroelectronics的 VL53L1X 使用VCSEL（垂直腔表面發射激光器）發出紅外激光，以定時反射到目標。這意味著您將能夠以毫米分辨率測量到40mm至4m距離的物體的距離！

為了更輕鬆地獲取讀數，所有通訊都完全通過I2C進行，利用我們方便的Qwiic系統，因此無需焊接即可將其連接到系統的其餘部分。

但是，如果您更喜歡使用麵包板，我們仍然會斷開0.1英寸間距的插針。 每個VL53L1X傳感器的精度均為1mm，精度約為+/- 5mm，該傳感器的最小讀取距離為4cm。

這個小突破的視野在15°-27°時相當狹窄，讀取速率高達50Hz。確保適當地為該板供電，因為它將需要2.6V-3.5V的電源才能工作。最後，請確保在使用前除去VL53L1X上的保護性標籤，否則最有可能會弄亂您的讀數。

注意：VL53L1X的I2C地址為0x29，由硬件定義。需要一個多路復用器/ Mux與一條總線上的多個VL53L1X傳感器通信。如果需要使用多個VL53L1X傳感器，請考慮使用Qwiic Mux Breakout。

規格

• Operating Voltage: 2.6V-3.5V

• Power Consumption: 20 mW @10Hz

• Measurement Range: ~40mm to 4,000mm

• Resolution: +/-1mm

• Light Source: Class 1 940nm VCSEL

• 7-bit unshifted I2C Address: 0x29

• Field of View: 15° – 27°

• Max Read Rate: 50Hz



Documents

• Schematic

• Eagle Files

• Hookup Guide

• Datasheet (VL53L1X)

• User/API Manual (VL53L1X)

• SparkFun VL53L1X Arduino Library

• SparkFun VL53L1X Python Package

  • ReadtheDocs Documentation

• GitHub Hardware Repo

• Qwiic Page
