0.96吋OLED 液晶屏顯示模組 黑底白字 I2C OLED模塊!只需4個引腳

-13%

0.96吋OLED 液晶屏顯示模組 黑底白字 I2C OLED模塊!只需4個引腳

NT$305 NT$267 未稅

0.96寸 OLED 液晶屏顯示模組 新版 I2C OLED模塊!只需4個引腳

0.96寸OLED 液晶屏顯示模組採用原裝全新的OLED屏幕,屏幕自帶保護貼膜。4線 I2C 接口,2.2V~5.5V供電壓和IO驅動電壓。 0.96寸黑底白字  I2C IIC通信12864 OLED液晶屏模塊OLED顯示屏

尚有庫存

貨號: 2754753412 分類: 標籤: , , ,
  • 商品說明
  • 評論 (0)
  • 交流討論

商品說明

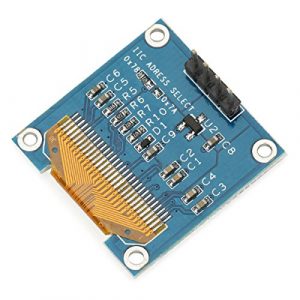

0.96寸 OLED 液晶屏顯示模組 黑底白字 新版 I2c OLED模塊!只需4個引腳

0.96寸OLED 液晶屏顯示模組採用原裝全新的OLED屏幕,屏幕自帶保護貼膜。 4線 I2C 接口,2.2V~5.5V供電壓和IO驅動電壓。

  • 無需背光、顯示單元能自發光
  • 解析度高:128*64
  • 可視角度大:>160°
  • 支持眾多控制晶片:全面相容Arduino、51系列、MSP430系列、STM32/、CSR晶片等(大量例程可供參考)
  • 超低功耗:全屏點亮時0.08W,正常全屏顯示漢字0.06W(遠低於TFT、LCD等技術)
  • 寬電壓支持:無需任何修改,直接支持3V~5V直流
  • 工作溫度:-40℃~70℃
  • 模組體積(長寬厚):27.0MM*27.0MM*4.1MM(比1元硬幣稍大)
  • IO口佔用少:採用 I2C 通信方式,最多只要4個IO口就能驅動
  • 驅動晶片:SSD1306
  • 無字形檔:用取模軟體取字,顯示什麼取什麼…so easy!

附上完整範例碼與說明

oled-spi-tech接腳說明:

  • IIC 介面:
  • GND: 電源地
  • VCC: 2.2V~5.5V
  • SCL: CLK 時鐘(高電平2.2V~5.5V)
  • SDA: MOSI 資料(高電平2.2V~5.5V)尺寸:約29.5mm*27.35mm

Interface: IIC/I2C
GND: Power Gound
VCC: 2.2V-5.5V
SCL: CLK clock (High level 2.2V-5.5V)
SDA: MOSI data (High level 2.2V-5.5V)

Feature:
Color: Blue and Yellow
Resolution: 128×64
Power: 0.06W
Wide power supply range: DC 3V-5V
Temperature: -30°C to 70°C
Dimension: 29.28 x 27.1 mm (LW)
Compatible with 3.3V and 5V control chip I / O level
OLED internal drive chip: SSD1306

Package included:
1 x Blue and Yellow SPI OLED display
