SHARP 原裝夏普 GP2Y1014AU PM2.5/灰塵/粉塵/空氣品質感測器 取代 舊款GP2Y1010AU0F

-4%

SHARP 原裝夏普 GP2Y1014AU PM2.5/灰塵/粉塵/空氣品質感測器 取代 舊款GP2Y1010AU0F

NT$238 NT$229 未稅

GP2Y1014AU0F 是一款光學空氣品質感測器,設計用來感測空氣中的塵埃粒子,其內部對角安裝紅外線發光二極體和光電晶體,使其能夠探測空氣中塵埃反射光,即使非常細小的如煙草煙霧顆粒也能夠被檢測到,通常應用在空氣淨化系統中。該感測器具有非常低的電流消耗(最大20mA,典型值11mA),可使用高達7VDC。

尚有庫存

貨號: 257458253 分類: 標籤: , , , ,
  • 商品說明
  • 技術文件
  • 評論 (1)
  • 交流討論

商品說明

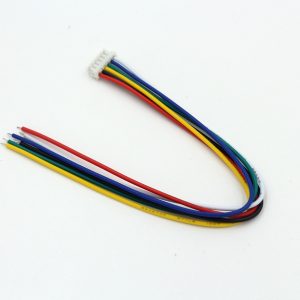

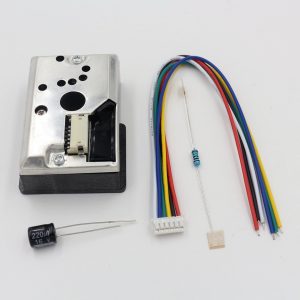

SHARP 原裝夏普 GP2Y1014AU PM2.5 空氣品質感測器 送排線,電容,電阻套件

2016新推出的 GP2Y1014AU 取代 舊款 GP2Y1010AU0F

日本夏普SHARP 原產灰塵感測器GP2Y1014AU,比上代GP2Y11010AU精度提高15%,在一致性上可以和PM2.5激光感測器對比.可測量0.8微米以上的微小粒子,感知煙草產生的煙氣和花粉,房屋粉塵等.體積小,重量輕,便於安裝.

主要參數

  • 灰塵感測器GP2Y1014AU
  • 靈敏度:0.5V/(0.1mg/m3)
  • 輸出電壓(無灰塵): 0.9V(TYP)
  • 消耗電流:11mA

GP2Y1014AU0F 是一款光學空氣品質感測器,設計用來感測空氣中的塵埃粒子,其內部對角安裝紅外線發光二極體和光電晶體,使其能夠探測空氣中塵埃反射光,即使非常細小的如煙草煙霧顆粒也能夠被檢測到,通常應用在空氣淨化系統中。

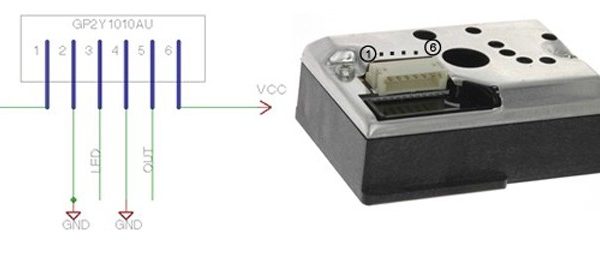

htb1__qvkfxxxxcaaxxxq6xxfxxxv

htb1gca6kfxxxxa7xvxxq6xxfxxxy
pm25sensor06pm25sensor05pm25sensor04


21511649203037_825

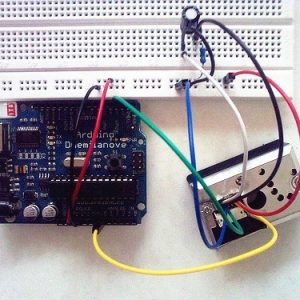

int measurePin = 0; //Connect dust sensor to Arduino A0 pin
int ledPower = 2; //Connect 3 led driver pins of dust sensor to Arduino D2int samplingTime = 280;
int deltaTime = 40;
int sleepTime = 9680;float voMeasured = 0;
float calcVoltage = 0;
float dustDensity = 0;void setup(){
Serial.begin(9600);
pinMode(ledPower,OUTPUT);
}void loop(){
digitalWrite(ledPower,LOW); // power on the LED
delayMicroseconds(samplingTime);voMeasured = analogRead(measurePin); // read the dust value

delayMicroseconds(deltaTime);
digitalWrite(ledPower,HIGH); // turn the LED off
delayMicroseconds(sleepTime);

// 0 - 5V mapped to 0 - 1023 integer values
// recover voltage
calcVoltage = voMeasured * (5.0 / 1024.0);

// linear eqaution taken from http://www.howmuchsnow.com/arduino/airquality/
// Chris Nafis (c) 2012
dustDensity = 0.17 * calcVoltage - 0.1;

Serial.print("Raw Signal Value (0-1023): ");
Serial.print(voMeasured);

Serial.print(" - Voltage: ");
Serial.print(calcVoltage);

Serial.print(" - Dust Density: ");
Serial.print(dustDensity * 1000); // 這裡將數值呈現改成較常用的單位( ug/m3 )
Serial.println(" ug/m3 ");
delay(1000);
}



 T2oJuOXuJaXXXXXXXX_!!383504049
測試得到的資料和空氣品質對照:
3000 + = 很差
1050-3000 = 差
300-1050 = 一般
150-300 = 好
75-150 = 很好
0-75 = 非常好

1 review for SHARP 原裝夏普 GP2Y1014AU PM2.5/灰塵/粉塵/空氣品質感測器 取代 舊款GP2Y1010AU0F

  1. 5 滿分 5 分

    (已購買)

    圖中的電阻是多少呢? 照片的顏色看不出來.

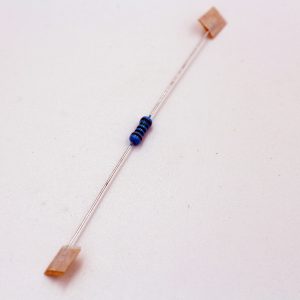

    • 220uF的電容跟 ,150Ω 電阻喔 ^^
