Seeeduino Lotus – ATMega328 開發板,自帶Grove 插座接口介面

NT$905 NT$714 未稅

Seeeduino Lotus是一款ATmega328微控制器開發板。它是Seeeduino和基礎板的結合。使用了Atmel ATMEGA328P-MU和CH340。ATMEGA328P-MU是一款高性能、低功耗的8位AVR微控制器。CH340是一個USB總線轉換芯片可實現USB到串口的轉換。Seeeduino Lotus具有14路數字輸入輸出(其中6路可輸出PWM)和7路模擬輸入輸出,一個數據連接線,一個ICSP接頭,12個Grove接頭,一個複位按鍵。

尚有庫存

貨號: 102020001 分類: 標籤: , , ,
  • 商品說明
  • 原廠資料
  • 技術文件
  • 評論 (0)
  • 交流討論

商品說明

產品介紹

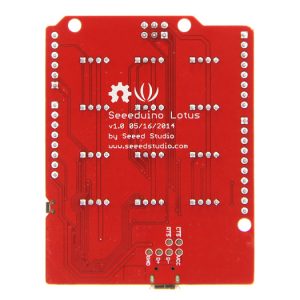

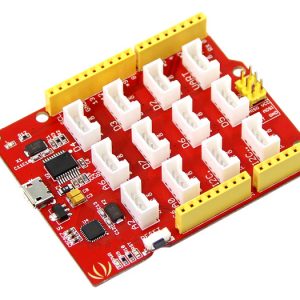

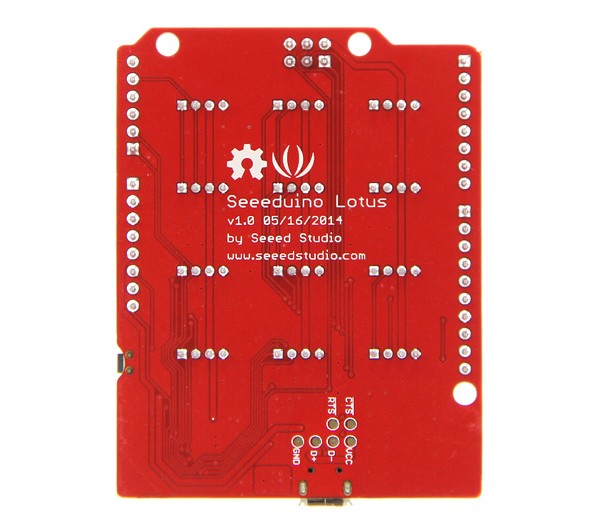

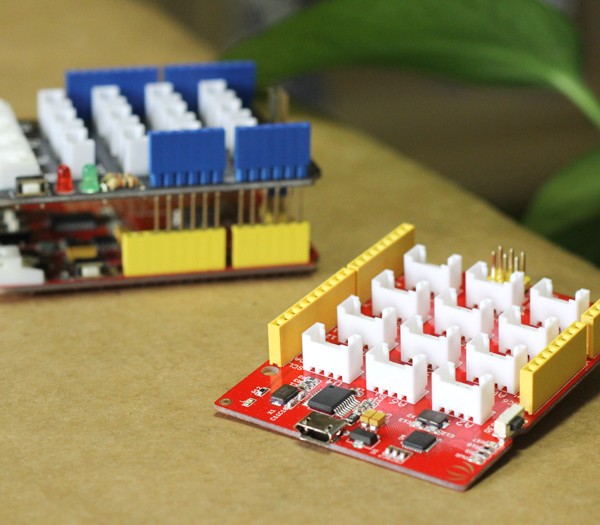

Seeeduino Lotus是一款ATmega328微控制器開發板。它是Seeeduino和基礎板的結合。使用了Atmel ATMEGA328P-MU和CH340。ATMEGA328P-MU是一款高性能、低功耗的8位AVR微控制器。CH340是一個USB總線轉換芯片可實現USB到串口的轉換。Seeeduino Lotus具有14路數字輸入輸出(其中6路可輸出PWM)和7路模擬輸入輸出,一個數據連接線,一個ICSP接頭,12個Grove接頭,一個複位按鍵。

我們所銷售 SeeedStudio品牌與其經銷之各類MCU電子零件產品皆享有原廠等級的保固與技術支援與服務。所有 Seeed Studio 廠牌的電子模組與元件都是從原廠 SeeedStudio 正式在台報關進口 / 台灣物聯科技為 SeeedStudio 矽递科技授權代理商,我們提供與原廠相同的技術支援與保固服務。本公司銷售之所有 SeeedStudio 皆正式完稅報關,請小心別買到走私非正常報關商品。

產品特性

  • 微控制器: ATmega328P-MU
  • 工作電壓: 5V
  • 數字輸入輸出引腳: 14
  • PWM通道: 6
  • 模擬輸入通​​道:7
  • 每個I/O引腳的直流電流: 40 mA
  • 閃存:32 KB (ATmega328P-MU)
  • RAM: 2 KB (ATmega328P-MU)
  • EEPROM: 1 KB (ATmega328P-MU)
  • 時鐘頻率:16 MHz

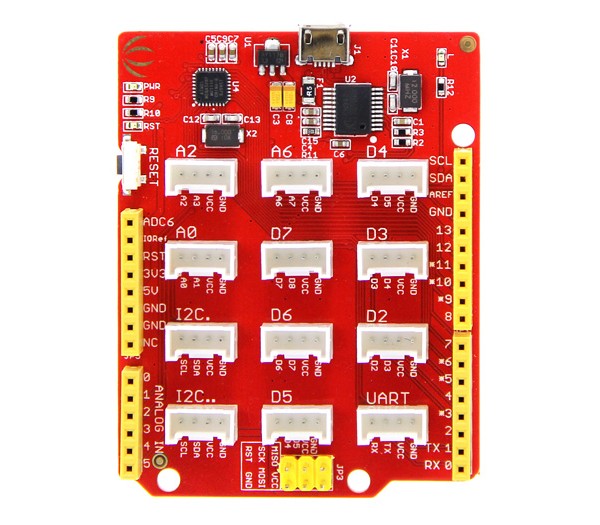

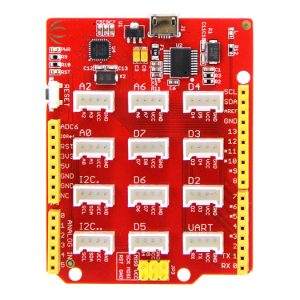

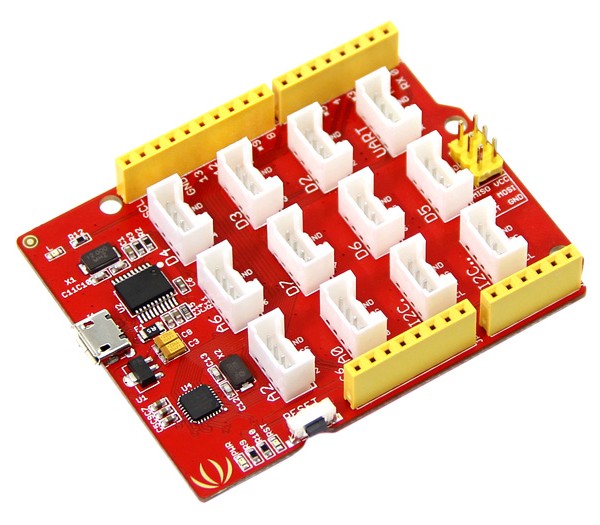

接口功能

Seeeduino Lotus Interface.jpg

  • ①:Micro USB
  • ②:復位按鍵
  • ③:模擬端口:模擬傳感器可返回0~1023的讀數,相比於數字傳感器僅能返回0或1,模擬讀數更加精確。
  • ④:I2C 端口:I2C 是一種低速的總線協議,它可用SCL和SDA兩條線傳送數據。SCL是同步時鐘線,SDA是數據線。
  • ⑤:數字端口:通常來說,當數字傳感器只輸出0或1時或者打開關閉執行器時會用到數字端口。
  • ⑥:UART 端口:我們可以用這個端口來控制串口設備。

驅動安裝

Seeeduino Lotus使用CH340下載,它需要安裝驅動。

Windows/Linux

完全兼容Windows操作系統終端的串口應用程序。

  • 1)用USB口將它連接到電腦上。
  • 2)稍等一會就會在設備管理器中發現它。
  • 3)如果不能找到端口,請在這裡下載驅動

CH340 Driver.jpg

Mac OS

驅動下載地址:http://www.wch.cn/downloads.php?name=pro&proid=178

產品使用

我們將展示如何使用Seeeduino Lotus。

硬件安裝

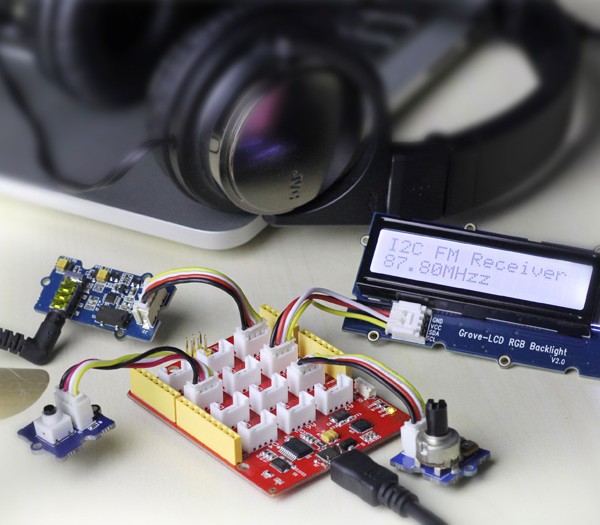

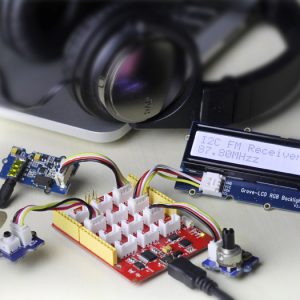

  • 1)材料清單:Seeeduino Lotus v1.0、Grove液晶背光屏、Grove-I2C FM接收器、Grove按鍵、Grove-旋轉角度傳感器。
  • 2)硬件連接十分簡單,Grove-液晶背光屏和Grove-I2C FM接收器為I2C通信,Grove按鍵為數字輸入,Grove旋轉角度傳感器為模擬輸入,具體連接如下所示:

Seeeduino Lotus usage.jpg

軟件部分

  • 1)您可從github上下載演示程序,點擊這裡。
  • 2)如果您不知道如何讓安裝Arduino庫,請點擊這裡。
  • 3)打開I2C_FM_RGB_LCD示例工程:File→Examples→Seeeduino_lotus_Usage→I2C_FM_RGB_LCD。

Seeeduino lotus code.jpg

  • 4)您需要在Tools→Board處選擇Arduino型號。這裡我們選Arduino Uno。
  • 5)在Tools|Serial Port菜單選擇Arduino板串口設備。
  • 6)現在只需點擊“Upload”。稍等幾秒,工程載入成功後狀態條上將會顯示“Done Uploading”。

故障報告

絲印層D5附近的Grove接頭有錯誤,D4,D5應該改為D5,D6。我們會盡快訂正。
Left

Seeeduino Lotus Eagle file

Seeeduino Lotus bootloader

Seeeduino Lotus PDF file
