arduino pro mini 5V/16MHZ 100%相容加強版(成品) 過電衝突保護

NT$143 NT$138 未稅

Arduino Pro Mini 是有國外一個團隊Sparkfun製作,是Mini型的Arduino ATmage328. 特別適合麵包板插件和焊接,智能家居和機器人控制等。此款Arduino Pro Mini改進了Layout的同時,更增加了兩個模擬IO-A6,A7. 增加了自恢復保險絲等。100%兼容Sparkfun原版版本。

Pro Mini是一個微控制器電路板 。它有14個數位輸入/輸出引腳 (其中6個可作為PWM輸出)8個模擬輸入,一個16MHz的諧振器,一個重定按鈕。
搭配本賣場採原廠FT232RL晶片的USB轉TTL串口模組,Pro Mini下載線是絕佳組合,性能穩定

已售完

貨號: 78942313 分類: 標籤: , ,
  • 商品說明
  • 評論 (0)
  • 交流討論

商品說明

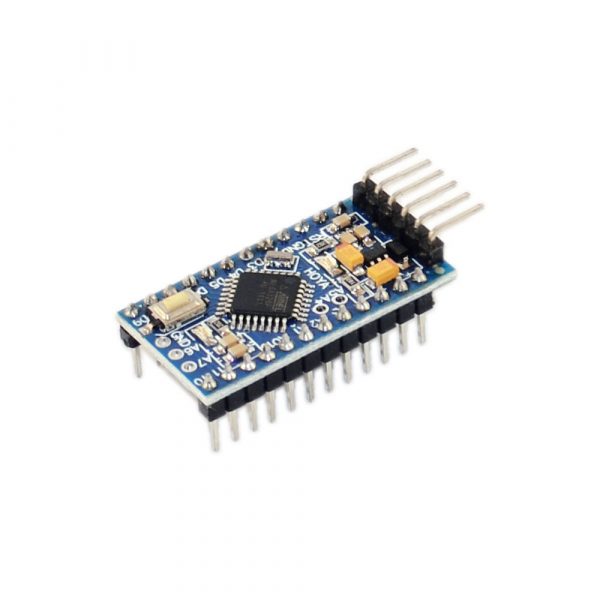

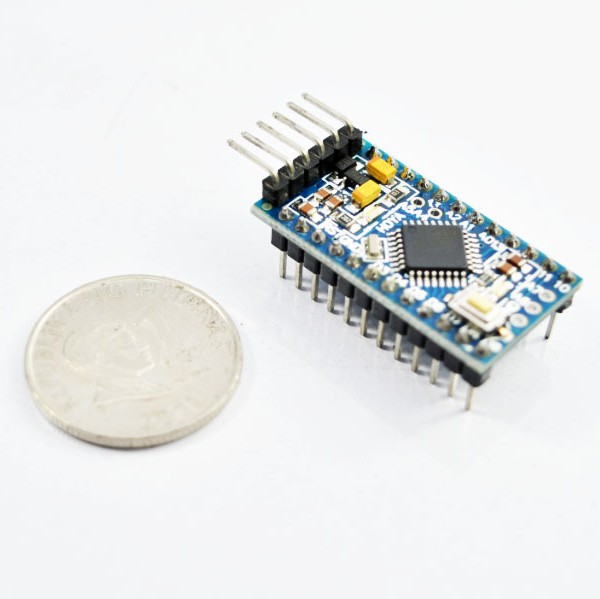

Arduino pro mini 5V/16MHZ 100%相容加強版(成品) 過電衝突保護

Arduino Pro Mini 是有國外一個團隊Sparkfun製作,是Mini型的Arduino ATmage328. 特別適合麵包板插件和焊接,智能家居和機器人控制等。此款Arduino Pro Mini改進了Layout的同時,更增加了兩個模擬IO-A6,A7. 增加了自恢復保險絲等。100%兼容Sparkfun原版版本。

Pro Mini是一個微控制器電路板 。它有14個數位輸入/輸出引腳 (其中6個可作為PWM輸出)8個模擬輸入,一個16MHz的諧振器,一個重定按鈕。
搭配本賣場採原廠FT232RL晶片的USB轉TTL串口模組,Pro Mini下載線是絕佳組合,性能穩定

原廠FT232RL晶片的USB轉TTL串口模組

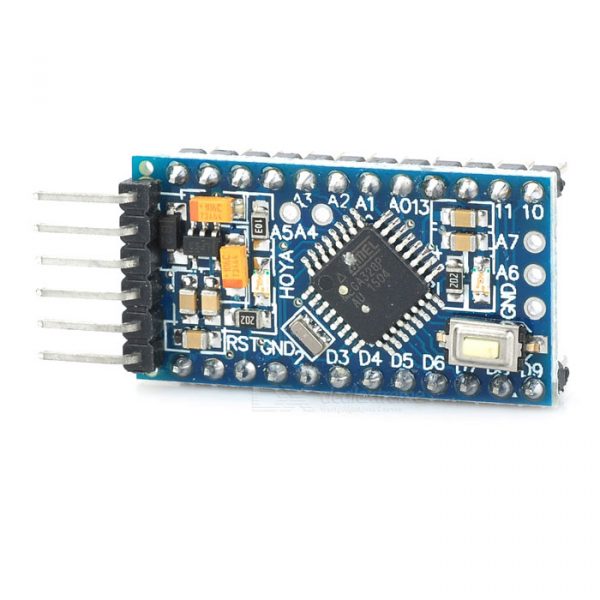

本產品在官方公佈的Pro Mini上改進,
增加了A6,A7兩個模擬輸入端,
因此由公版的6個模擬輸入增加為8個,
引腳與官方公佈的版本相容,
在Arduino IDE的板子類型可選擇NANO、PRO MINI等使用ATMEGA328P晶片的板子,程式與UNO,NANO,duemilanove等相容

對比官方版本我們改進了:
1、增加了A6,A7輸出,不佔用已有介面
2、增加了二極體D1,防止下載口的電源和設備上電源衝突

技術參數:
1. 14個數位輸入/輸出埠RX,TX,D2~D13,
2. 8個模擬輸入埠A0~A7
3. 1對TTL電平串口收發埠RX/TX
4. 6個PWM埠,D3, D5, D6, D9, D10, D11
5. 採用Atmel Atmega328P-AU單片機
6. 支持串口下載
7. 支持外接3.3V~12V直流電源供電
8. 支援9V電池供電
9. 時鐘頻率16MHz
10.尺寸:33.3*18.0(mm)
