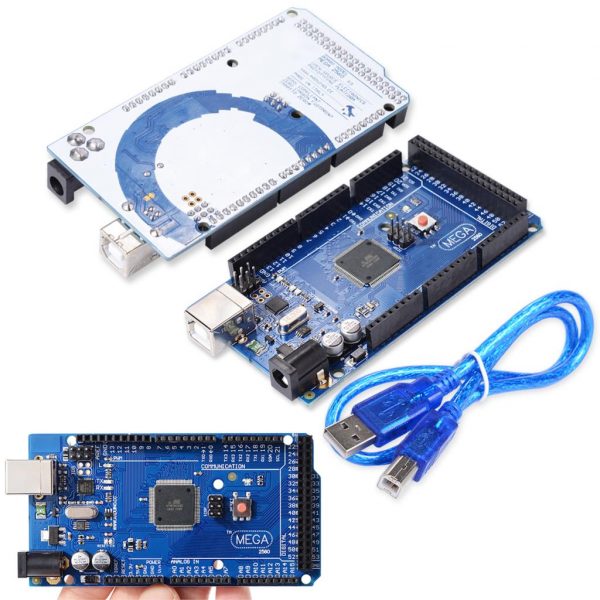

MEGA 2560 R3 副廠開發板

-14%

MEGA 2560 R3 副廠開發板

NT$533 NT$457 未稅

MEGA 2560 R3 / 100%相容 Arduino 官方R3版+ ATMega16U2 (非舊版8U2) 送USB線

★市面上很多都是舊版的,請注意!!!

  •  用ATMEGA16U2芯片替代2011版本的ATMEGA8U2,ISP FLASH容量增加一倍,便於更強大的功能擴展,開發需要。 ATMEGA16U2除了提供傳統的USB轉串口功能外,還可以讓用戶自己編程定義其它的功能,比如可以把USB口配置成鼠標、鍵盤、遊戲搖桿、攝像頭等等,當然,這些應用還有待Arduino團隊來公佈具體的實施方案。
  •  外部接口在2011版本基礎上增加了SDA、SCL(位置在AREF的左側)。 IOREF接口可以提供給Shield一個電壓參考。並且為了將來的系列產品兼容性考慮IOREF左側預留一個端口。
  • RESET電路比2011版本有所改進。防止RESET意外復位,RESET電路更加穩定。

已售完

貨號: MEGA2560 分類: 標籤: , , , ,
  • 商品說明
  • 評論 (1)
  • 交流討論

商品說明

相容 Arduino MEGA 2560 R3 / 100%相容官方R3版+ ATMega16U2 (非舊版8U2) 送USB線

規格參數:

  • 主控芯片:ATmega2560
  • 工作電壓:5v(USB線供電)
  • 外接電源:7-12V,建議9V
  • 數字輸入輸出口:54個,其中15個支持pwm
  • 模擬輸入輸出口:16個
  • 每個I/O口的輸出電流:40mA
  • 3.3V管腳的輸出電流:50mA
  • 閃存空間:256KB(其中8KB用於加載程序)
  • SRAM:8KB
  • EEPROM:4KB
  • 時鐘頻率:16MHZ

 Arduino MEGA 2560

百分之百相容 Arduino MEGA2560 2012 R3 版是MEGA系列arduino控制器的最新版本,和2011版本的區別如下:

1.用ATMEGA16U2芯片替代2011版本的ATMEGA8U2,ISP FLASH容量增加一倍,便於更強大的功能擴展,開發需要。ATMEGA16U2除了提供傳統的USB轉串口功能外,還可以讓用戶自己編程定義其它的功能,比如可以把USB口配置成鼠標、鍵盤、遊戲搖桿、攝像頭等等,當然,這些應用還有待Arduino團隊來公佈具體的實施方案。

2. 外部接口在2011版本基礎上增加了SDA、SCL(位置在AREF的左側)。IOREF接口可以提供給Shield一個電壓參考。並且為了將來的系列產品兼容性考慮IOREF左側預留一個端口。

3.RESET電路比2011版本有所改進。防止RESET意外復位,RESET電路更加穩定。



Arduino Mega簡介:

Arduino Mega是一塊以ATmega2560為核心的微控制器開發板,本身俱有54組數字I/O input/output端(其中14組可做PWM輸出),16組模擬比輸入端,4組UART(hardware serial ports),使用16 MHz crystal oscillator。由於具有bootloader,因此能夠通過USB直接下載程序而不需經過其他外部燒寫器。供電部份可選擇由USB直接提供電源,或者使用AC-to-DC adapter及電池作為外部供電。

由於開放原代碼,以及使用Java概念(跨平台)的C語言開發環境,讓Arduino的周邊模塊以及應用迅速的成長。而吸引Artist使用Arduino的主要原因是可以快速使用Arduino語言與Flash或Processing…等軟件通訊,作出多媒體互動作品。Arduino開發IDE介面基於開放原代碼原則,可以讓您免費下載使用於專題製作、學校教學、電機控制、互動作品等等。

電源設計

Mega 2560 的供電系統有兩種選擇,USB直接供電或外部供電。電源供應的選擇將會自動切換。外部供電可選擇AC-to-DC adapter或者電池,此控制板的極限電壓範圍為6V~12V,但倘若提供的電壓小於6V,I/O口有可能無法提供到5V的電壓,因此會出現不穩定;倘若提供的電壓大於12V,穩壓裝置則會有可能發生過熱保護,更有可能損壞Arduino MEGA。因此建議的操作供電為6.5~12V,推薦電源為7.5V或9V。

1 review for MEGA 2560 R3 副廠開發板

  1. 3 滿分 5 分

    (已購買)

    我買了這項產品 收到怎麼沒有USB線呢..?

    • 您好:很抱歉,包貨員可能忘記放了,我今天郵寄一條給您,謝謝。


新增評論
