Grove – I2C Touch Sensor 電容式觸摸感測器 I2C 觸摸開關感應器 seeed原廠
NT$819 NT$400 未稅

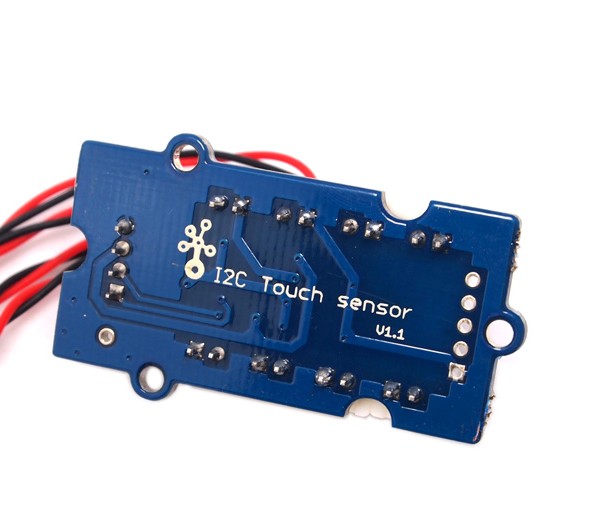

I2C 觸摸感測器使用飛思卡爾MPR121晶片,它可以感應觸碰和人的手指的接近。這個感應器包括兩部分——一個觸碰感應控制器和4個感應片。把感應片插到控制器上,就可以開始使用了。
尚有庫存
- 商品說明
商品說明
Grove – I2C Touch Sensor 電容式觸摸感測器 I2C 觸摸開關感應器
基於FreeScale – MPR121的I2C觸摸傳感器與接近電容式觸摸傳感器比較類似。它能夠檢測到人手指的觸摸或接近。傳感器包括一個觸摸傳感器控制器和四個手指探測器。您可以將觸摸傳感器插入到控制器的底座,並開始檢測觸摸信號。
規格
- 工作電壓:3.0〜5.5VDC
- 待機狀態電流:2μA
- 感應頻道:12墊
- 通訊協議:I2C
- I2C地址:5AH即可 – 0x5D
引腳說明
- INT針腳是MPR121的中止接口。
- CH4~CH11允许用户拓展更多的感应片。标配的感应片是4片,如果你需要更多,可以自己制作,也可以登录www.seeedstudio.com购买更多。
- 每个感应片的两条线是缠绕的,可以防止碰撞造成破损。如果你需要更高的灵敏度,可以将地线剪短。
應用示例
注意事项:因为在电源接通时,MPR121会对每个电极做自动配置,然而控制器上没有重启键,因此每次加入新的感应片都需要重启Arduino。
手指隔着东西触碰感应器也是可以被识别的,并不需要直接触碰。在中间隔着3mm的纸板,还是可以完成触碰识别,这样一来,就可以实现许多应用了。
Documents
- Grove – I2C Touch Sensor wiki
- 【Tutorial】How to detect finger touch?
- 【PDF】Preface – Getting Started
- 【PDF】Introduction to Grove
- 【WIKI】Introduction to Grove System
- 【Forum】Grove Forum
=========================================================
Grove – I2C Touch Sensor

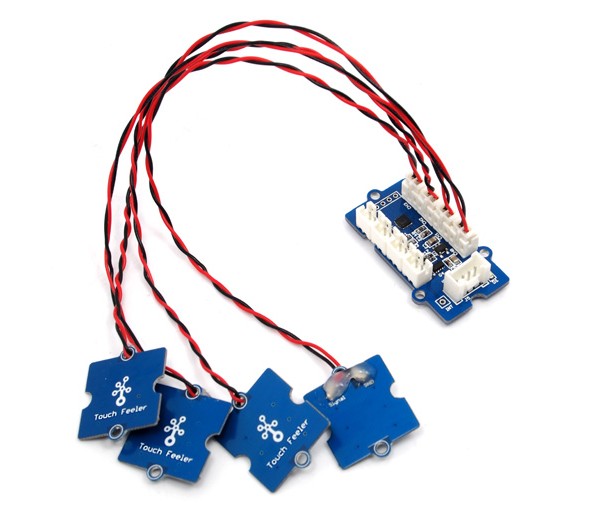

The I2C Touch Sensor is based on FreeScale MPR121, to feel the touch or proximity of human being fingers. This sensor include 2 parts: one Touch Sensor controller, and 4 finger feelers. Insert the connectors of feelers into base of Sensor controller, you can begin your touch controlling.
MPR121: The MPR121 is a capacitive touch sensor controller,features internal intelligence, include an hardware configurable I2C address, an expended filtering system with debounce, and completely independent electrodes with auto-configuration built in .

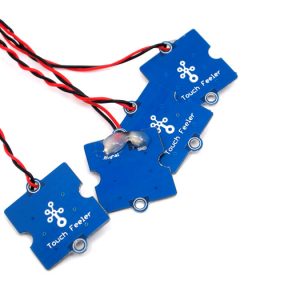

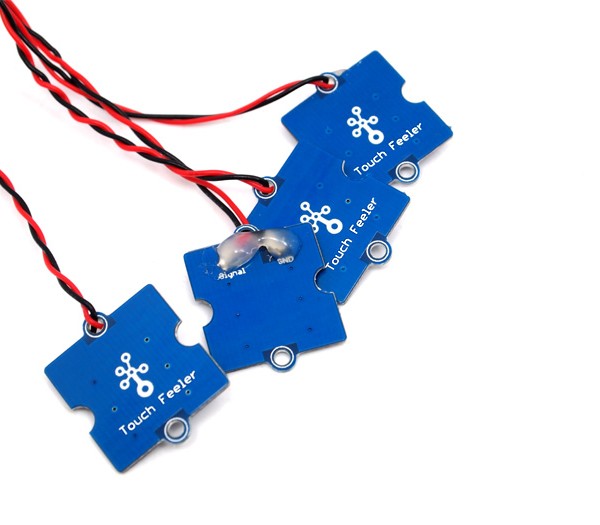

Touch Sensor feeler: The Touch Sensor feelers, which was 4 included in Touch Sensor module,can be set in any place you like, to feel your finger’s touch or proximity. Notice it must not get in touch with any conductive material.
