Arduino Relay Shield v3.0 繼電器擴充板 Seeed 原廠台灣代理

NT$762 NT$667 未稅

如果你發現Arduino的小電流限制了你的發揮,那麼Relay Shield將會幫到你。這款Relay Shield簡單易用,它允許你使用簡單的靜態繼電器來控制4路大功率設備(每路上至8Amps,35 Volts)。

每一路都配備有LED指示燈以指示繼電器的當前工作狀態。高性能端子的使用使得Relay Shield的使用更加安全和可靠。對於大功率的Arduino項目或者機器人應用,這款Realy Shield將是理想的選擇。

尚有庫存

  • 商品說明
  • 原廠資料
  • 技術文件
  • 評論 (0)
  • 交流討論

商品說明

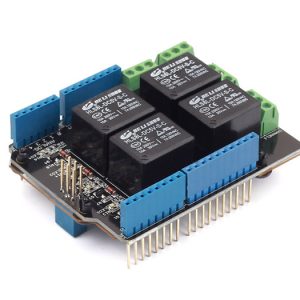

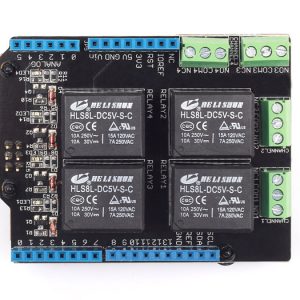

Arduino Relay Shield 繼電器擴充板

如果你發現Arduino的小電流限制了你的發揮,那麼Relay Shield將會幫到你。這款Relay Shield簡單易用,它允許你使用簡單的靜態繼電器來控制4路大功率設備(每路上至8Amps,35 Volts)。

每一路都配備有LED指示燈以指示繼電器的當前工作狀態。高性能端子的使用使得Relay Shield的使用更加安全和可靠。對於大功率的Arduino項目或者機器人應用,這款Realy Shield將是理想的選擇。

產品特點

  • 兼容標準Arduino UNO/Arduino Mega/Arduino Duemilanove/ Arduino Leonardo/Seeeduino Lite/ Seeeduino/Seeeduino Mega;
  • 標準化的外形設計

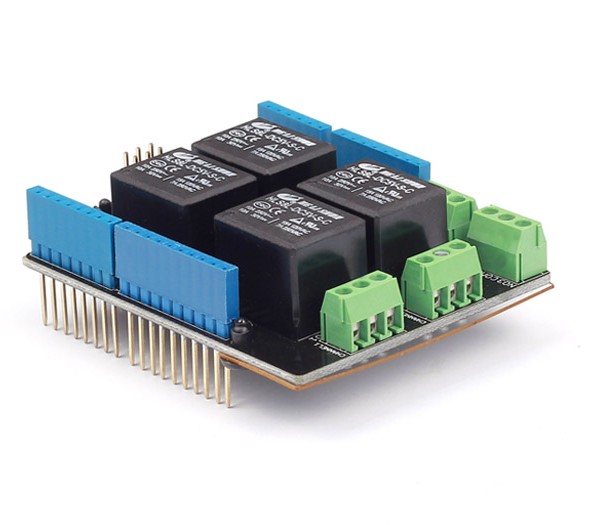

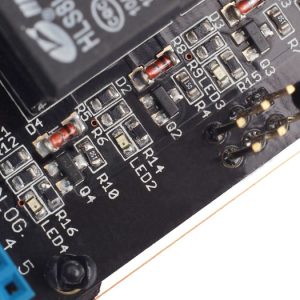

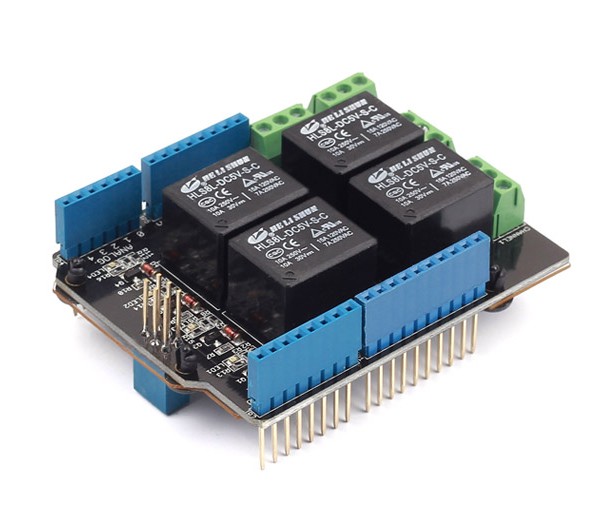

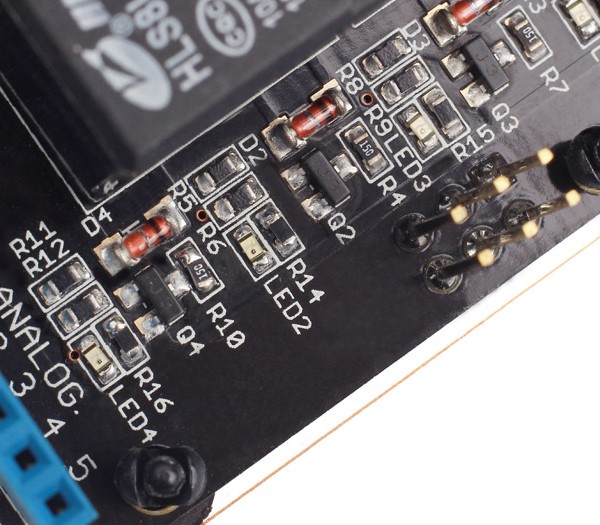

  • 每一路都配備LED指示燈
  • 採用高質量的Relay模塊
  • 提供NO/NC接口,方便具體項目應用

規格參數

項目 最小值 典型值 最大值 單位
電壓 4.75 5 5.25 VDC
電流 8 / 250 mA
轉換電壓 / / 35 VDC
轉換電流 / / 8 A
頻率 / 1 / HZ
轉換功率 / / 70 W
使用壽命 100,000 / / Cycle
ESD 接觸放電 ±4 KV
ESD 空氣放電 ±8 /
尺寸 68.7X53.5X30.8 mm
淨重 55±2 g

注意事項

使用時,請確保工作電壓不超過35V DC

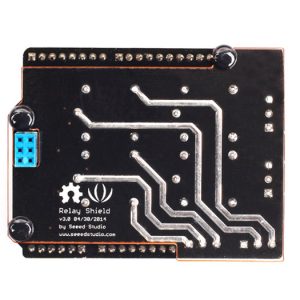

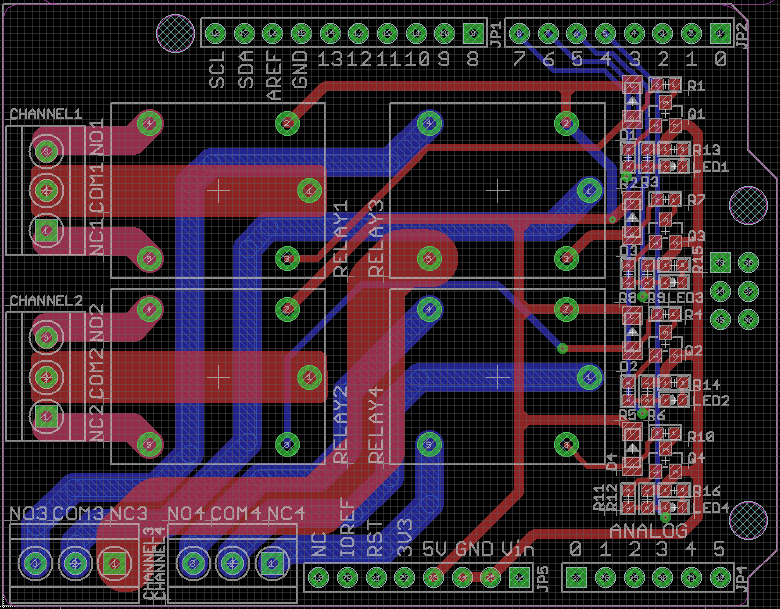

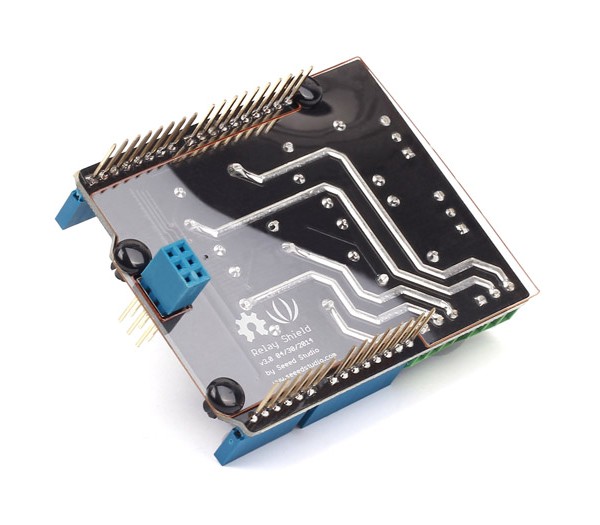

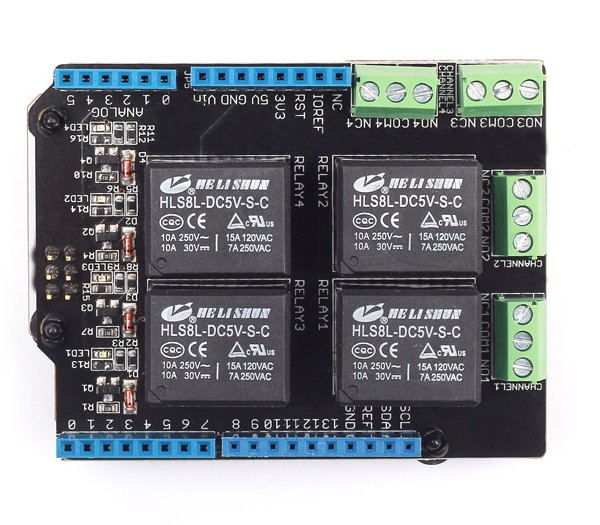

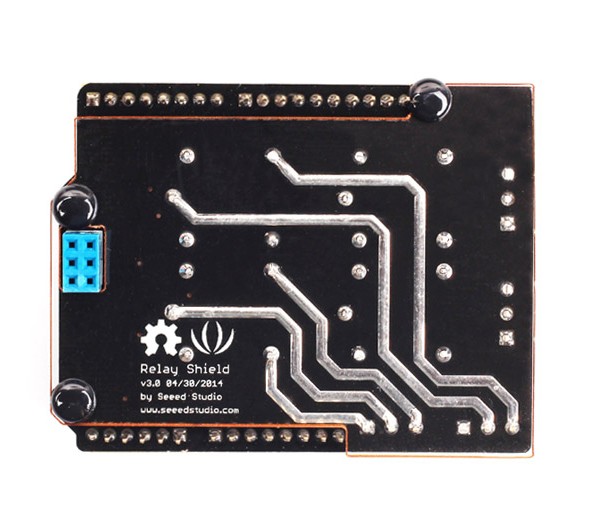

接口功能

Relay Shield Interface.jpg

J1 接口:

COM1 – 公共端口;

NC1 – 常閉端口。當Relay1 的控制管腳(D7)被置低時,NC1會和COM1連接。當該控制管腳被置高時,NC1會和COM1斷開連接;

NO1- 常開端口. 當Relay1 的控制管腳(D7)被置高時,NO1會和COM1連接。當Relay1 pin為低時,NO1會和COM1斷開連接;

J2-4和J1很類似,唯一區別是它的控制口是RELAY2-RELAY4.(D6/D5/D4)

4個數字管腳控制4路Relay。RELAY1-RELAY4管腳能直接和Arduino的7-4 pin 進行連接,所以使用Arduino能容易控制4路Relay。

用法

Relay有一些特殊的應用。例如:用低電壓來控制高電壓;遠程控制;反監聽報警;自動的溫度提醒;培養器等等。應用的原理如下圖所示:

Low Level Control2.jpg

High Level Control1.jpg

下面我們將演示使用Relay Shield來控制一個直流電機(DC Motor)。

1. 將Relay Shield插到Arduino上。然後將Arduino用USB線不電腦進行連接。

2. 將直流電機按下如所示不Relay Shield進行連接。使用Relay3來控制電機。

Relay Shield Connector.jpg

注意:我們使用了一個鋰電池作為直流電機的外部供電。你也可以選擇其他的電源(當你在使用大電流設備的時候,使用電源適配器來供電是必丌可少的)。

3. 重啟Arduino IDE。將下面的代碼拷貝於其中。

當Digital5置為高時,NO3會和COM3連通,這時Relay3的指示燈會亮起,而直流電機也會開始工作。

當Digital5置為低時,NC3會和COM3連通,這時Relay3的指示燈會熄滅,而直流電機也會停止工作。



The Relay Shield utilizes four high quality relays and provides NO/NC interfaces that control the load of high current. Which means it could be a nice solution for controlling devices that couldn’t be directly controlled by Arduino’s Digital I/Os. Standardized shield form factor enables smoothly connection with the Arduino. The shield also has four dynamic indicators show the on/off state of each relay.
Features:
  • Arduino/Seeeduino compatible
  • Standardized shape design
  • Working status indicators for each relay
  • High quality relays
  • Provides NO/NC interfaces
Specification:
CHANNEL1 Interface:
COM1- Common pin
NC1- Normally Closed. Will be connected with COM1 when RELAY1 pin is set low and disconnected when RELAY1 is high;
NO1- Normally Open. Will be connected with COM1 when RELAY 1 pin is set high and disconnected when RELAY1 is low;
4 Digital Pins to control 4 Relays: RELAY1-RELAY4 pins could be connected directly with Arduino pin number of 7-4, so that four relays could be easily controlled by the Arduino
