L298N 四路直流步進電機驅動模塊 驅動供電一體

-8%

L298N 四路直流步進電機驅動模塊 驅動供電一體

NT$619 NT$571 未稅

L298N是專用驅動集成電路,屬於H橋集成電路,與L293D的差別是其輸出電流增大,功率增強。其輸出電流為2A,最高電流4A,最高工作電壓50V,可以驅動感性負載,如大功率直流電機,步進電機,減速電機,伺服電機,電磁閥等,特別是其輸入端可以與單片機直接相聯,從而很方便地受單片機控制。當驅動直流電機時,可以直接控制步進電機,並可以實現電機正轉與反轉,實現此功能只需改變輸入端的邏輯電平。

尚有庫存

貨號: 75487427 分類: , , 標籤: , ,
  • 商品說明
  • 評論 (0)
  • 交流討論

商品說明

L298N 4路馬達驅動模組 原裝晶片 四路直流步進電機驅動模塊 驅動供電一體

產品描述

L298N是專用驅動集成電路,屬於H橋集成電路,與L293D的差別是其輸出電流增大,功率增強。其輸出電流為2A,最高電流4A,最高工作電壓50V,可以驅動感性負載,如大功率直流電機,步進電機,減速電機,伺服電機,電磁閥等,特別是其輸入端可以與單片機直接相聯,從而很方便地受單片機控制。當驅動直流電機時,可以直接控制步進電機,並可以實現電機正轉與反轉,實現此功能只需改變輸入端的邏輯電平。

  本模塊具有體積小,控制方便的特點。採用此模塊定會使您的電機控制自如,可以應對需要大功率步進電機的題目。
本模塊可控制兩相、三相、四相的電機。支持2路直流電機驅動控制,4相步進電機控制。

產品特點

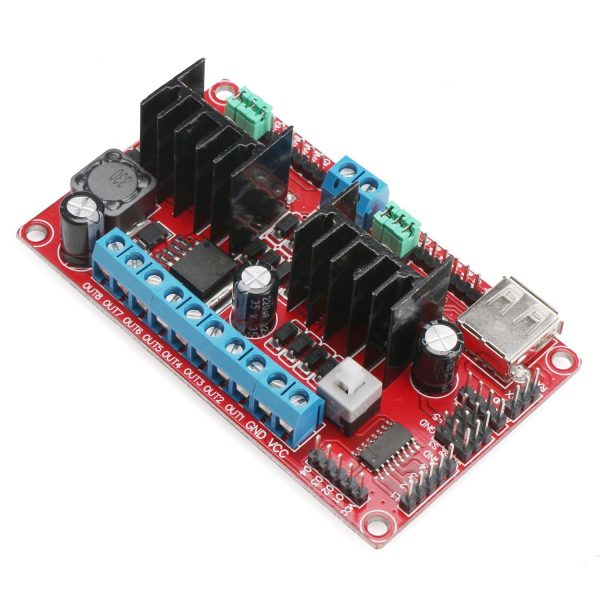

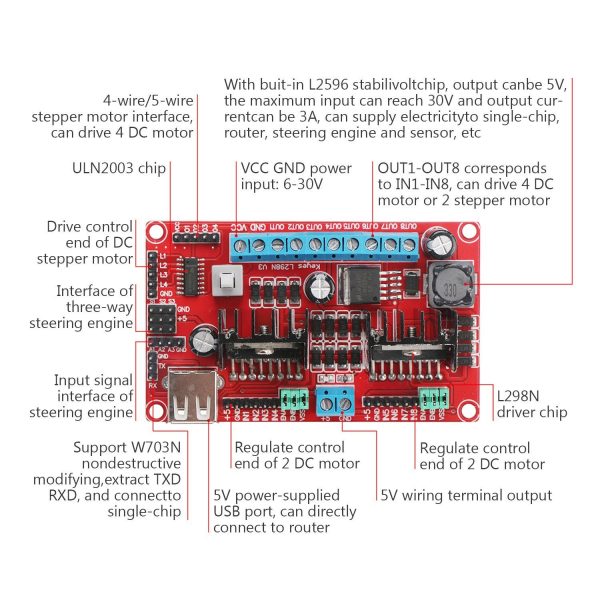

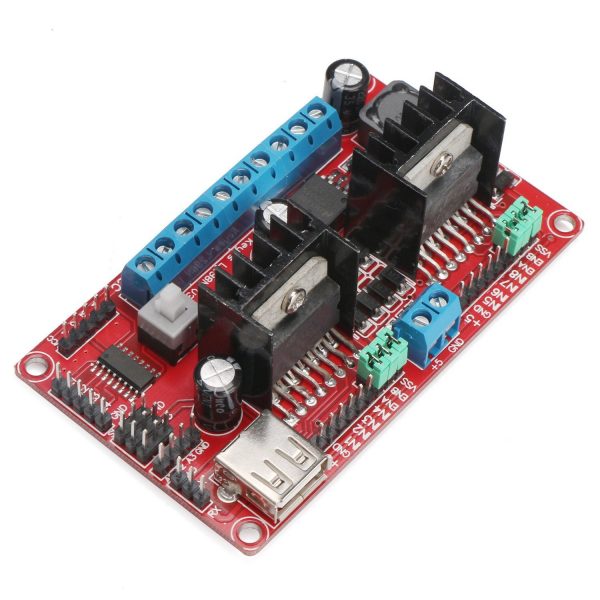

  1. 集成二片L298N芯片 可以驅動四個直流電機(可正反轉,可以用PWM調速)或是二個步進電機
  2. 集成LM2596 DC-DC 穩壓芯片(可以輸出5V,可以給單片機,舵機,傳感器,路由器供電,電池最大可達2A)

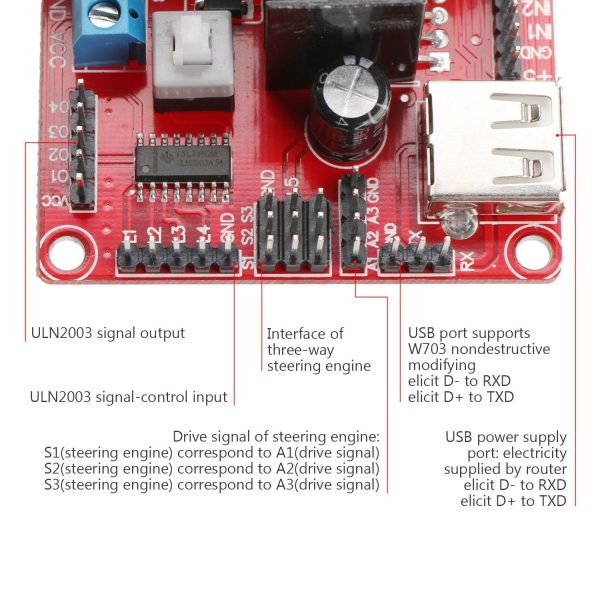

  3.  除板上二片L298N芯片外,再集成一片ULN2003 可以再驅動一個步進電機,或是四個直流電機(啟動與停止,不能正反轉)例如在作滅火機器人的時候可以控制滅火風扇,無需再外加電路.
  4.  集成舵機接口,引出信號端,很方便與單片機對接
  5.  集成了USB插口,可以直接插路由器供電.
  6.  支持W703N,WIFI小車路由器無破壞改裝,插入USB,可以把RXD TXD 用插針引出,很方便的與自有單片機通信
  7.  5V直流輸出端引出(接線端,插針引出),方便給外部需要5V供電的器件供電
產品說明:本L298N驅動模塊,採用ST公司原裝全新的L298N芯片,採用SMT工藝穩定性高,採用高質量鋁電解電容,使電路穩定工作。可以直接驅動兩路3-30V直流電機,並提供了5V輸出接口(輸入最低只要6V),可以給5V單片機電路系統供電(低紋波係數),支持3.3V MCU ARM控制,可以方便的控制直流電機速度和方向,也可以控制2相步進電機,5線4相步進電機。是智能小車必備利器。

產品參數

  1. 驅動芯片:L298N雙H橋直流電機驅動芯片

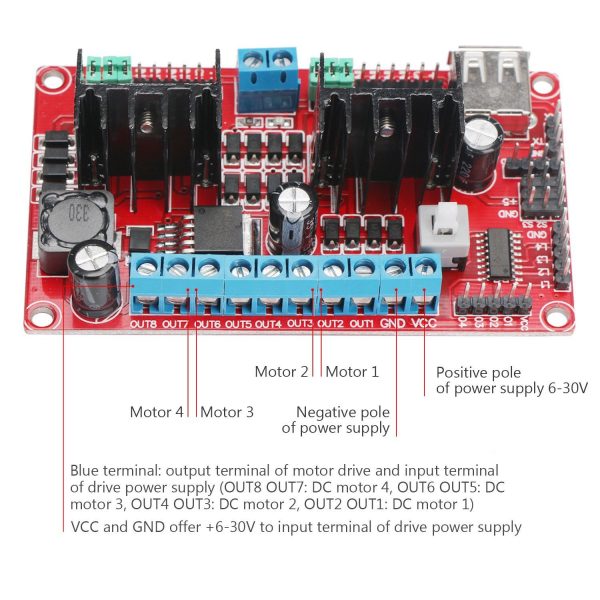

  2. 驅動部分端子供電範圍Vs:+5V~+30V ; 如需要板內取電,則供電範圍Vs:+6V~+30V
  3. 驅動部分峰值電流Io:2A
  4. 邏輯部分工作電流範圍:0~36mA

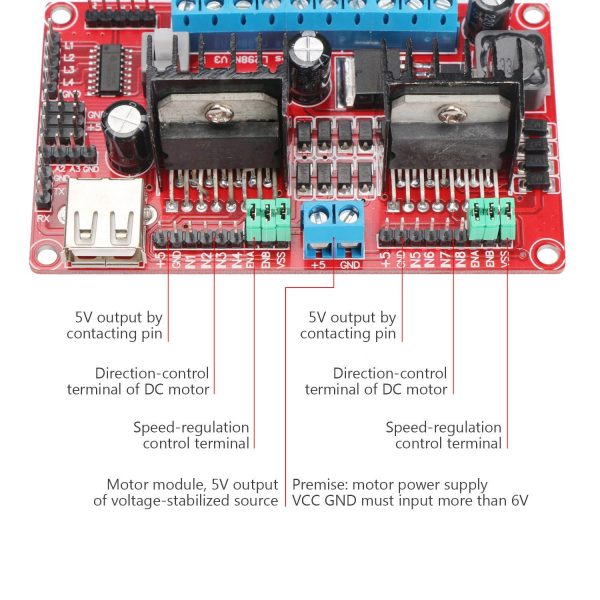

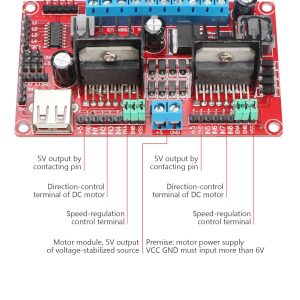

  5. 控制信號輸入電壓範圍(IN1 IN2 IN3 IN4):
    低電平:-0.3V≤Vin≤1.5V
    高電平:2.3V≤Vin≤Vss
  6. 使能信號輸入電壓範圍(ENA ENB):
    低電平:-0.3≤Vin≤1.5V(控制信號無效)
    高電平:2.3V≤Vin≤Vss(控制信號有效)
  7. 最大功耗:20W(溫度T=75℃時)
  8. 存儲溫度:-25℃~+130℃

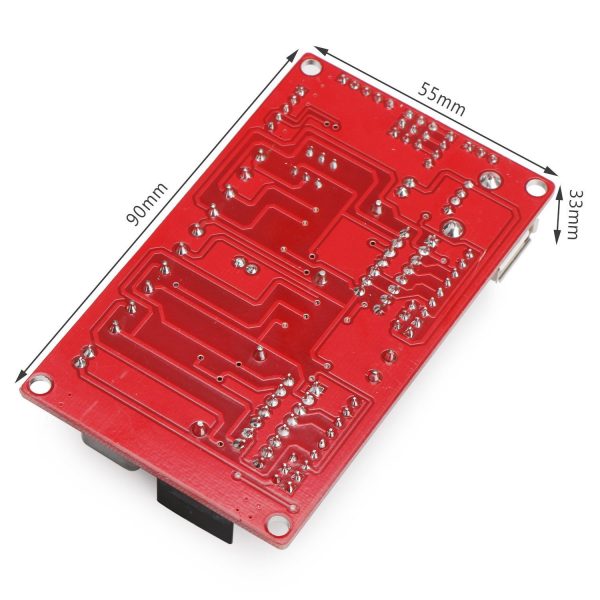

  9. 驅動板尺寸:55mm*45mm*33mm(帶固定銅柱和散熱片高度)
  10. 其他擴展:控制方向指示燈、邏輯部分板內取電接口。
