Arduino Mega ADK Rev3 義大利原裝進口

-19%

Arduino Mega ADK Rev3 義大利原裝進口

NT$2,333 NT$1,886 未稅

Arduino Mega ADK Rev3 義大利原裝進口

Arduino Mega ADK (Android 開發工具包)類似於Mega 加上一個可以連接到安卓手機的USB 主機接口。你可以輕鬆地創建您自己的安卓應用來控制Arduino的世界。

已售完

貨號: A000069(A4-8) 分類: 標籤: , , , ,
  • 商品說明
  • 評論 (0)

商品說明

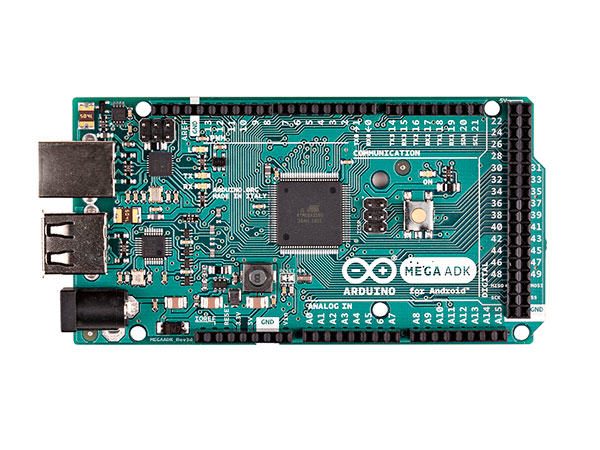

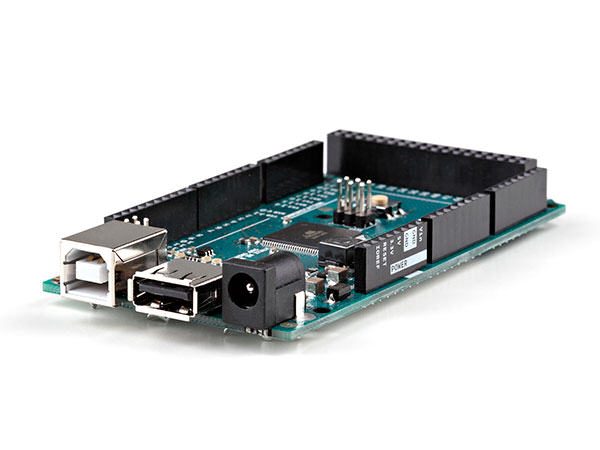

Arduino Mega ADK Rev3 義大利原裝進口

Arduino Mega ADK (Android 開發工具包)類似於Mega 加上一個可以連接到安卓手機的USB 主機接口。你可以輕鬆地創建您自己的安卓應用來控制Arduino的世界。Arduino Mega ADK 是一款基於ATmega2560 的微控制器板。它具有USB主機接口,可以連接採用安卓系統的手機,基於MAX3421e IC。它擁有54個數字輸入/輸出引腳(其中15個可用作PWM輸出)、16個模擬輸入、4個UART(硬件串行端口)、1個16 MHz晶體振盪器、1個USB連接、1個電源插座、1個ICSP頭和1個複位按鈕。與Mega 2560和Uno類似,其特徵是一個ATmega16U2編制成USB轉串口轉換器.

1.0引腳分配:在靠近AREF引腳旁邊添加SDA和SCL引腳,以及放置在RESET引腳附近另外兩個新引腳,IOREF允許擴展板適應電路提供的電壓。未來,擴展板將與使用AVR的板兼容,AVR使用5V工作,並與使用3.3V的Arduino Due兼容。第二個是未連接的引腳,為將來的一些擴展目的保留。

  • 微控制器: ATmega2560
  • 工作電壓: 5 V
  • 內存: 256 KB其中使用引導加載程序8 KB
  • SRAM : 8 KB
  • 時鐘速度: 16兆赫
  • 模擬量I / O引腳 16
  • EEPROM 4 KB
  • 每個I / O引腳直流電流 40毫安上的I / O引腳; 150毫安上3.3V引腳; 80毫安上5V
  • 輸入電壓: 5-12 V
  • 數字I / O引腳: 54
  • PWM輸出: 15
  • 能量消耗: 55 mA
  • PCB尺寸: 53.3 X101.52毫米
  • 重量: 36克

電源: Arduino Mega可以通過USB連接或者外部電源供電。自動選擇電源。外部(非USB)電源可由AC-DC適配器(壁式)或電池提供。可以通過將2.1mm插頭插入電路板的電源插座來連接適配器。電池引線可以插入POWER連接器的Gnd和Vin排針之中。

存儲: ATmega2560 具有256KB flash程序存儲器(其中8 KB用於啟動加載器)、8KB SRAM和4KB EEPROM(可以利用EEPROM庫對其進行讀取和寫入操作)。
輸入和輸出。Mega ADK的50個數字引腳均可用作輸入或輸出,從而可以使用pinMode()、digitalWrite()和digitalRead()功能。它們在5V電壓下運行。每個引腳都能夠提供或接受最大為40 mA的電流,具有20-50 kΩ內部上拉電阻(默認情況下,斷開)。

通信: Arduino的MEGA ADK有一台電腦,另一個Arduino的,或其他微控制器進行通信的一些設施。該ATmega2560提供TTL四個硬件的UART(5V)的串行通信。在董事會的通道,這些一個基於USB的ATmega16U2並提供計算機上的虛擬COM端口軟件(Windows機器將需要一個.inf文件,但OSX和Linux機器將識別板為自動COM端口。Arduino的軟件包括串行監視器,其允許簡單的文本數據被發送到和從該板。當正在經由ATmega8U2 / 16U2芯片和USB連接到計算機發送的數據(但不進行串行板上的RX和TX的LED將閃爍。引腳0和通信1)

Arduino MEGA ADK

Arduino MEGA ADK

The Arduino Mega ADK has the same features as the Arduino Mega board but it is specially designed to work with Android

The Arduino Mega ADK (Android Development Kit) is like the Mega with a USB host interface to connect with Android based phones. You can easily create your own Android App to control the Arduino world.

The Arduino Mega ADK is a microcontroller board based on the ATmega2560 (datasheet). It has a USB host interface to connect with Android based phones, based on the MAX3421e IC. It has 54 digital input/output pins (of which 15 can be used as PWM outputs), 16 analog inputs, 4 UARTs (hardware serial ports), a 16 MHz crystal oscillator, a USB connection, a power jack, an ICSP header, and a reset button.

The MEGA ADK is based on the Mega 2560.

Similar to the Mega 2560 and Uno, it features an ATmega16U2 programmed as a USB-to-serial converter.Revision 2 of the Mega ADK board has a resistor pulling the 16U2 HWB line to ground, making it easier to put into DFU mode.

Revision 3 of the board has the following new features:

  • 1.0 pinout: added SDA and SCL pins that are near to the AREF pin and two other new pins placed near to the RESET pin, the IOREF that allow the shields to adapt to the voltage provided from the board. In future, shields will be compatible both with the board that use the AVR, which operate with 5V and with the Arduino Due that operate with 3.3V. The second one is a not connected pin, that is reserved for future purposes.
  • Stronger RESET circuit.

For information on using the board with the Android OS, see:
