聯發科技LinkIt™ Smart 7688 Duo 雙處理器開發板

-10%

聯發科技LinkIt™ Smart 7688 Duo 雙處理器開發板

NT$590 NT$533 未稅

聯發科技 LinkIt™ Smart 7688 Duo ( MT7688 微處理器 + Arduino Mega32U4 ) 雙處理器開發板

使用MT7688AN搭配ATmega32U4 微控制器 (MCU)。MT7688AN可使用UART介面與MCU通訊或者用Arduino來程式設計MCU

除了Python,Node.js 和本機C語言應用開發之外還支援Arduino。

智慧和互聯網化的家居與辦公室設備正在改變人們與空間的互動方式,那就是透過一個網站流覽器,無論您在地球的哪一個角落都可以在這些空間擁有互動。先進的IP攝像機,監控設備,智慧家電和機械設備能提供尖端的特性和功能, 而這些設備需要一種先進的作業系統,充足的處理能力和慷慨的記憶體。



已售完

  • 商品說明
  • 原廠資料
  • 技術文件
  • 影音檔案
  • 評論 (0)
  • 交流討論

商品說明

聯發科技LinkIt™ Smart 7688 Duo ( MT7688 微處理器 + Arduino Mega32U4 ) 雙處理器開發板

使用MT7688AN搭配ATmega32U4 微控制器 (MCU)。MT7688AN可使用UART介面與MCU通訊或者用Arduino來程式設計MCU, 除了Python,Node.js 和本機C語言應用開發之外還支援Arduino.

我們所銷售 SeeedStudio品牌與其經銷之各類MCU電子零件產品皆享有原廠等級的保固與技術支援與服務。所有 Seeed Studio 廠牌的電子模組與元件都是從原廠 SeeedStudio 正式在台報關進口 / 台灣物聯科技為 SeeedStudio 矽递科技授權代理商,我們提供與原廠相同的技術支援與保固服務。本公司銷售之所有 SeeedStudio 皆正式完稅報關,請小心別買到走私非正常報關商品。

智慧和互聯網化的家居與辦公室設備正在改變人們與空間的互動方式,那就是透過一個網站流覽器,無論您在地球的哪一個角落都可以在這些空間擁有互動。先進的IP攝像機,監控設備,智慧家電和機械設備能提供尖端的特性和功能, 而這些設備需要一種先進的作業系統,充足的處理能力和慷慨的記憶體。

LinkIt Smart 7688 Duo

• 580 MHz MIPS CPU
• Single input single output(1T1R) Wi-Fi 802.11 b/g/n (2.4G)
• Pin-out for GPIO, I2C, SPI, SPIS, UART, PWM and Ethernet Port
• 32MB Flash and 128MB DDR2 RAM
• USB host
• Micro SD slot
• Support for Arduino (ATmega32U4)

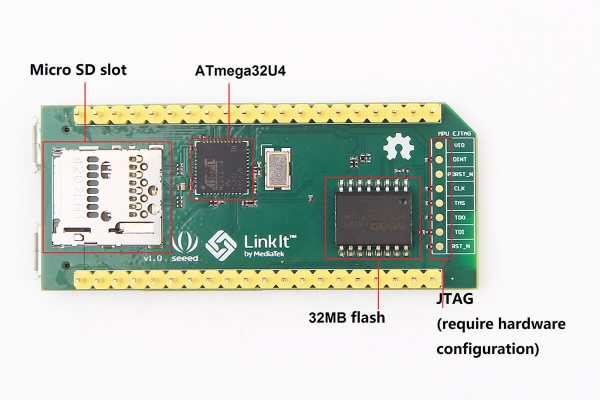

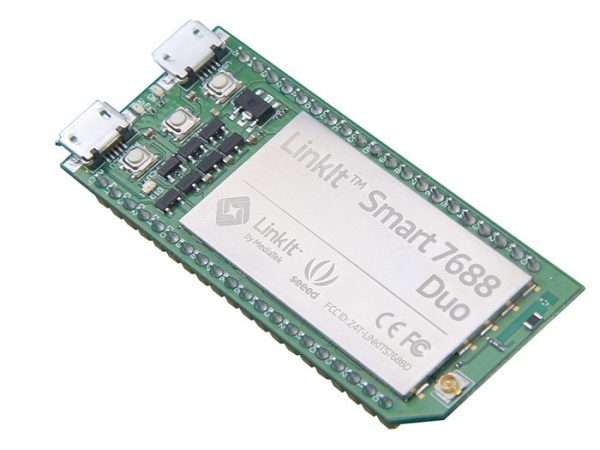

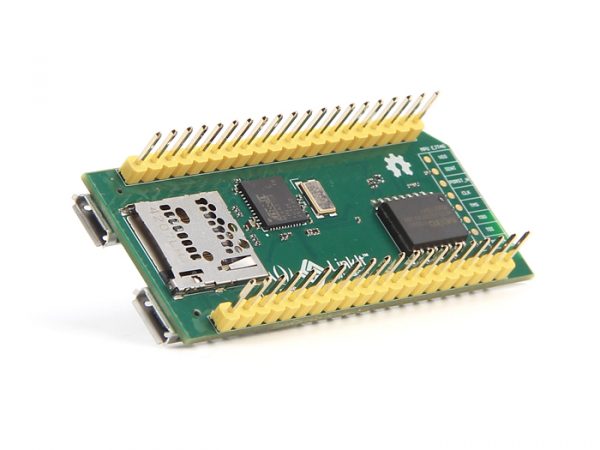

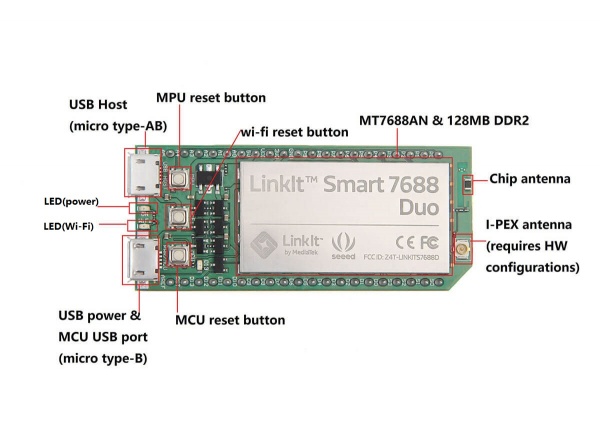

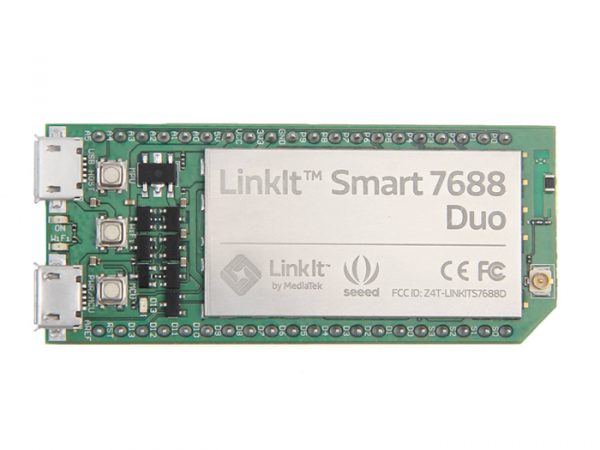

smart 7688 duo

smart 7688 duo

smart 7688 duo

smart 7688 duo

系統級晶片 (SOC)

在該開發平臺的中心是MT7688AN系統級晶片, 它是個基於強大802.11n 1T1R Wi-Fi AP的家電設備自動化橋樑並且支援高達2Gb 的RAM 和額外的SD卡存儲,Wi-Fi加密引擎和各種外設連接選項。

MT7688AN SOC 功能特点

  • MIPS24KEc 580 MHz
  • 16-bit DDR1/DDR2 (193 MHz) 儲存高達 2Gbits
  • SD-XC (class 10)
  • SPI flash 提供 3B addr mode (最高 128 Mbit) 和 4B addr mode (最高 512Mbit)
  • 1T1R 802.11n 2.4GHz
  • DR-QFN156-12 mm x 12 mm


Schematic diagram

Linki Smart 7688 開發板與 Smart 7688 Duo 規格比較

LinkIt Smart 7688 LinkIt Smart 7688 Duo
微處理器(MPU) 組芯片 核心 主頻速度/電壓 MT7688AN MIPS24KEc 580MHz / 3.3V
網絡連接性 無線網絡連接以太網 1T1R 802.11 B / G / N(2.4G)1 端口10/100 FE PHY
存儲 閃存RAM 32MB 128MB DDR2
存儲 充電電壓 的MicroUSB 5V
USB主機 連接器 MicroUSB數據
存儲 SD卡 的MicroSD SDXC
微控制器(MCU)的 組芯片主頻速度/電壓 N / A N / A ATmega32U4為8MHz / 3.3V
總數字I / O 分腳 22 27
ADC通道 分腳 N / A 12
PWM通道 分腳 4 8
I2C 1 1
SPI 1 1
I2S 1 N / A
UART(精簡版) 3 2
PCB尺寸 尺寸 56×26毫米的
(2.2×1.0英寸)
61×26毫米的
(2.4×1.0英寸)
