樹莓派 GSM GPRS GNSS HAT 擴充板

NT$1,429 NT$1,238 未稅

一款具有GSM(全球移動通信系統)、GPRS(通用分組無線服務)、GNSS(全球導航衛星系統)和Bluetooth(藍牙)功能的樹莓派擴展板。
體積小巧、功耗低、功能強大!帶上我,你的樹莓派將可以輕鬆實現打電話,發短信,無線上網,全球定位,藍牙資料傳輸等功能。

已售完

  • 商品說明
  • 評論 (0)

商品說明

樹莓派 GSM GPRS GNSS HAT 擴充板

產品介紹:

  • 適用於Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+
  • 支援短信、電話、GPRS、DTMF、HTTP、FTP、彩信、郵件等功能
  • 支持GPS、北斗、Glonass、LBS基站定位,全方位定位
  • 支持藍牙3.0,可進行藍牙資料傳輸
  • 板載CP2102 USB轉UART晶片,方便進行串口調試
  • 板載6個LED指示燈,方便查看模組運行狀態
  • 板載SIM卡槽,支持1.8V和3V SIM卡
  • 支援RTC即時時鐘,帶備用電池卡座
  • 支援自動識別串列傳輸速率(1200bps ~115200bps)
  • 支持AT命令控制(3GPP TS 27.007,27.005和SIMCOM增強型AT命令集)
  • 支援SIM應用工具包:GSM 11.14 Release 99
  • 提供完善的配套資料手冊(Raspberry/Arduino/STM32等示例程式)

GSM/GPRS規格:

頻段

  • GSM 850/EGSM 900/DCS 1800/PCS 1900 MHz
  • 支援自動搜索4個頻段
  • 滿足GSM phase 2/2+ 標準

發射功率

  • Class 4 (2W @ GSM 850/EGSM 900 MHz)
  • Class 1 (1W @ DCS 1800/PCS 1900 MHz)

GPRS連接特性

  • GPRS multi-slot class 12 (默認)
  • GPRS multi-slot class 1~12 (可配置)

GPRS 數據特性

  • 上行/下行傳輸速率:≤85.6kbps
  • 支援分組廣播控制通道(PBCCH)
  • 編碼格式:CS-1、CS-2、CS-3、CS-4
  • 支援用於PPP連接的PAP協定(密碼驗證協定)
  • 支援非結構化補充資料業務(USSD)

短信(SMS)

  • 支援類型:MT、MO、CB、Text、PDU
  • 短信存儲設備:SIM卡

音頻特性

  • 語音編解碼模式:Half Rate、Full Rate、Enhanced Full Rate、Adaptive Muti Rate
  • 支援回音消除功能
  • 支援雜訊抑制功能

GNSS規格:

接收

  • 33個跟蹤通道
  • 99個採集通道
  • GPS L1 C/A code

靈敏度

  • 追蹤 :-165 dBm
  • 冷啟動 :-148 dBm

首次定位時間

  • 冷啟動:28s(typ.)
  • 熱啟動:<1s
  • 暖啟動:26s

精度

  • 準確定位: < 2.5米CEP

藍芽規格

  • 集成AT指令控制
  • 符合藍牙specification3.0 + EDR
  • 支援SPP、OPP、HFP/HSP等功能

其他規格

  • 工作電壓:5V
  • 工作溫度:-40°C ~ 85°C
  • 存儲溫度:-45°C ~ 90°C
  • 產品尺寸:30.2mm x 65mm

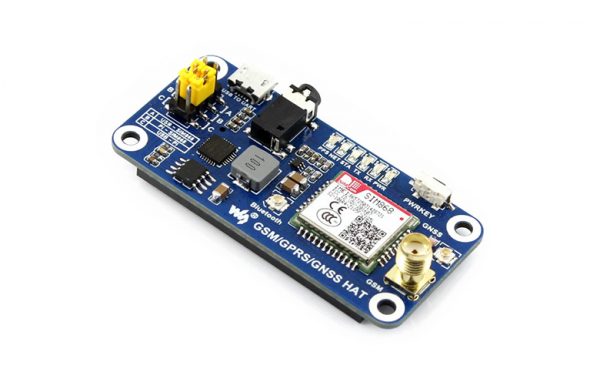

樹莓派 GSM GPRS GNSS HAT 擴充板

[ 商品簡介 ]

  1. SIM868模組
  2. ZMM5V1穩壓二極體
  3. SMF05C瞬變抑制二極體
  4. CP2102 USBUART晶片
  5. MP1482電源晶片
  6. NDC7002N電平轉換晶片
  7. GNSS狀態指示燈
  8. NET指示燈
    模組剛啟動時快閃
    GSM註冊成功後慢閃
  9. STA模組工作指示燈
  10. SIM868串口收發指示燈
  11. 電源指示燈
  12. SIM868開關按鍵
    長按1秒啟動SIM868
    啟動後,長按1秒關閉SIM868

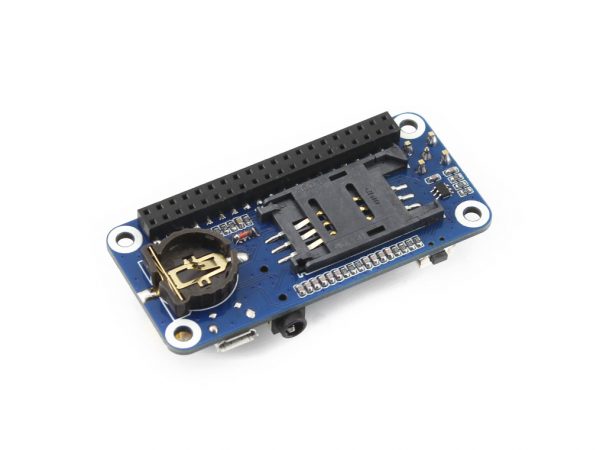

[ 介面簡介 ]

  1. Raspberry Pi GPIO介面
    方便接入Raspberry Pi
  2. SIM卡槽
  3. USB TO UART介面
  4. 3.5mm耳機/麥克風介面
  5. GNSS天線介面
  6. Bluetooth天線介面
  7. GSM天線介面
  8. CR1220電池座
    RTC備用電池卡座

[跳線說明 ]

  1. UART選擇開關
    A:USB轉串口控制SIM868
    B:樹莓派控制SIM868
    C:USB轉串口訪問樹莓派

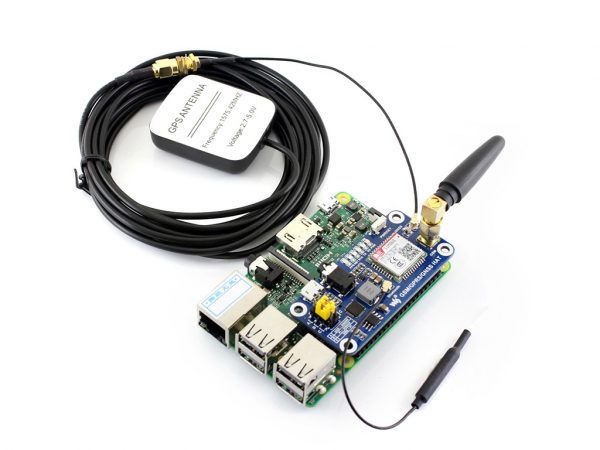

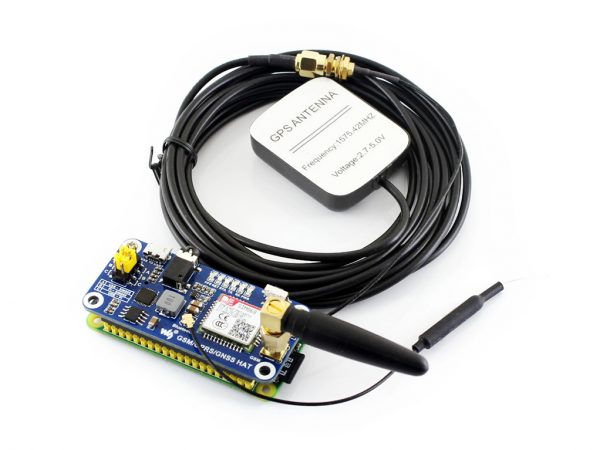

出貨清單

  1. GSM/GPRS/GNSS HAT × 1
  2. GSM天線 × 1
  3. GPS External Antenna (B) × 1
  4. 藍牙天線 × 1
  5. USB線 type A公口 轉micro公口 × 1
  6. RPi銅柱包(2PCS套) ×1
